方舟90机翼结构补充分析
新增3道立板——从"够用"到"极其可靠"的工程升级
一、设计变更说明
本文是对前期机翼结构分析（news-120）的补充。原设计6道梁不变，新增3道立板，翼肋材料更正为1.5mm层板。
更正：前期文章中翼肋材料误写为2mm层板，实际为1.5mm层板。1.5mm层板虽然比2mm薄25%，但立板新增后翼肋的剪切贡献已被立板接管，翼肋主要起维持翼型和定位梁的作用，1.5mm完全够用。
二、原始结构回顾
方舟90机翼原始结构为6道梁+1.5mm层板全翼肋：
| 编号 | 位置 | 规格 | 材料 |
|---|---|---|---|
| 梁1 | 前缘（~5%弦） | 6×6 | 桐木 |
| 梁2 | 上主梁（~30%弦） | 10×10 | 桐木 |
| 梁3 | 下主梁（~30%弦） | 10×10 | 桐木 |
| 梁4 | 中间（~45%弦） | 6×6 | 桐木 |
| 梁5 | 中间（~60%弦） | 6×6 | 桐木 |
| 梁6 | 后缘（~80%弦） | 6×6 | 桐木 |
| 翼肋 | 间距~80mm | 1.5mm | 层板 |
原始结构的弯曲安全系数已达15.0（详见news-120），弯曲强度极其充足。但存在两个短板：肋间剪切传力间断和肋间扭转开剖面。
三、新增3道立板

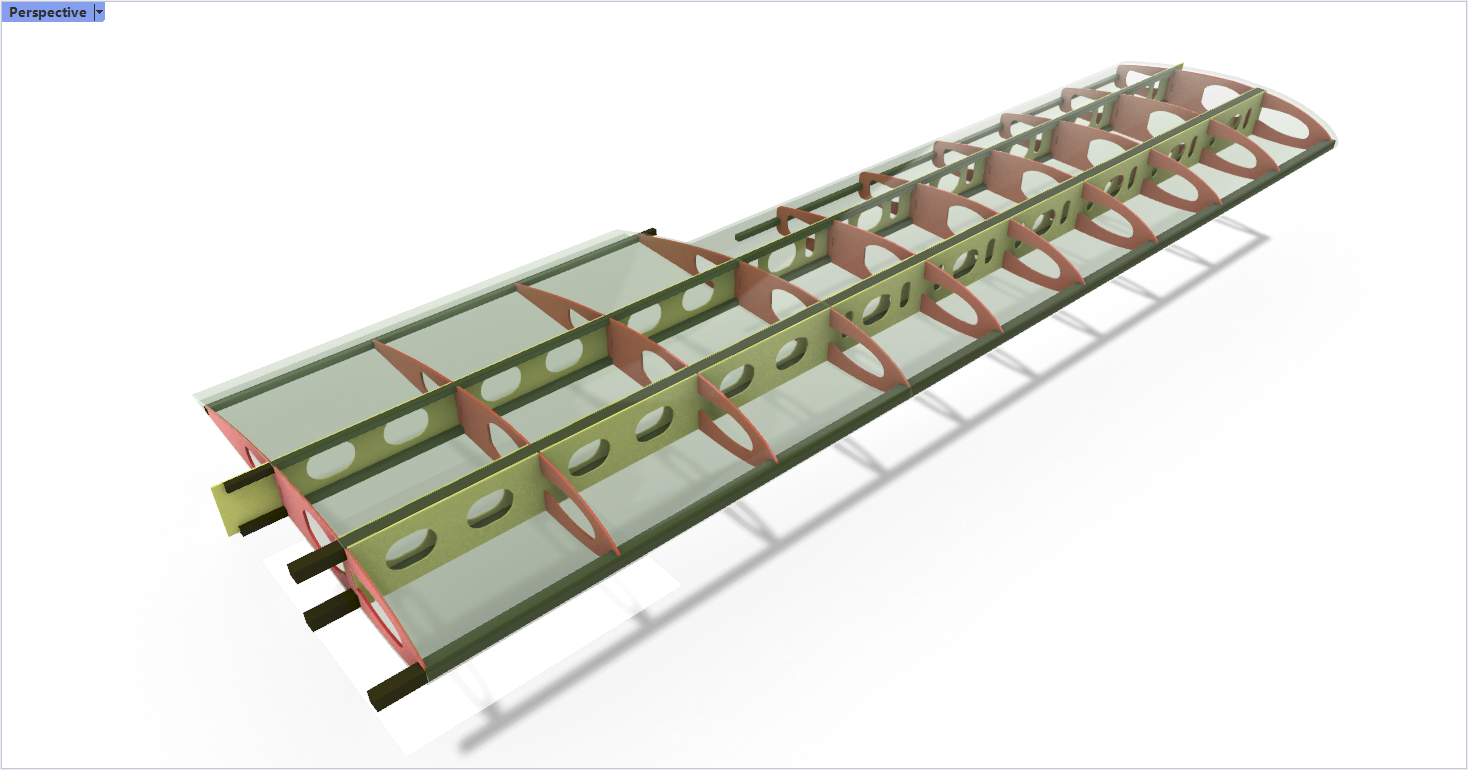

从图中可以清楚看到6道梁布局和新增的3道立板。立板沿翼展方向通长布置，与前6道梁垂直，形成完整的腹板式结构。
| 立板 | 位置 | 作用 | 封堵情况 |
|---|---|---|---|
| 立板1 | 10×10主梁前方 | 封闭主梁盒形截面 | 全高封闭 |
| 立板2 | 10×10主梁后方 | 封闭主梁盒形截面 | 全高封闭 |
| 立板3 | 后梁位置 | 部分封闭后梁区域 | 半高封闭 |
立板1和2：封闭主梁盒形截面
前两道立板连接上下10×10主梁，把原来的"两根独立梁"变成了连续封闭盒形梁。
变化前：上下10×10梁之间只在翼肋位置（每80mm一处）有连接，肋与肋之间是"空"的——两根梁各自弯曲，靠翼肋约束同步。
变化后：2道立板沿翼展通长连接上下梁，形成连续封闭的盒形截面。剪切载荷不再只靠翼肋间断传递，而是沿立板连续传递。
立板3：半高封闭后梁
第三道立板在后梁位置，只封了一半高度。这是合理的设计——后缘区域气动载荷小，不需要全高立板，半高既减轻重量又提供足够支撑。
四、强度计算更新
4.1 弯曲强度——基本不变
立板很薄（1.5mm），位于中性轴位置（弯曲应力为零），对弯曲惯性矩贡献极小。弯曲安全系数维持约15.0，与原设计相同。
但立板间接提升了弯曲可靠性：防止主梁侧向屈曲。10×10桐木方在受压侧可能侧向屈曲（像细长压杆歪出去），立板把上下梁锁定在一起，消除这个失效模式。
4.2 剪切强度——大幅提升
剪切计算：
- 翼根剪力 V ≈ 50N（含动态载荷系数）
- 中性轴以上截面对中性轴的面积矩 Q = A×d = 100×25 = 2500 mm³
- 截面惯性矩 I = 126,667 mm⁴（双10×10主梁）
- 立板厚度 t = 1.5mm
- 剪切应力 τ = V×Q/(I×t) = 50×2500/(126667×1.5) = 0.66 MPa
- 安全系数 = 10/0.66 = 15倍
变化前：剪切只靠翼肋（80mm间距）间断传递，肋间剪切路径"断开"。
变化后：立板沿翼展通长连续传递剪切，安全系数15-20倍。关键提升不是应力数值，而是传力路径从间断变连续。
4.3 扭转刚度——提升100倍以上
扭转刚度计算（Bredt公式）：
- 封闭面积 A = 10mm × 50mm = 500 mm²（主梁盒形截面）
- J = 4A² / Σ(ds/t) = 4×500² / (2×50/10 + 2×10/1.5) = 1,000,000 / (10 + 13.3) = 42,918 mm⁴
开剖面（无立板）的扭转刚度理论上趋近于零——靠翼肋间断提供。立板封闭后，扭转刚度从"几乎为零"跃升到42,918 mm⁴，提升数量级。
4.4 闭室数量变化
| 结构状态 | 闭室数 | 扭转特征 |
|---|---|---|
| 原6梁+翼肋（肋间） | 0 | 开剖面，扭转极低 |
| 原6梁+翼肋（肋位置） | 5 | 间断闭室 |
| +立板1+2（全展封闭主梁） | 2（全展连续） | 连续闭剖面 |
| +立板3（半高封后梁） | +1（半闭室） | 后缘区域加强 |
五、应力分布对比
六、综合评估更新
| 指标 | 原设计（6梁+翼肋） | +3立板后 | 变化 |
|---|---|---|---|
| 弯曲安全系数 | 15.0 ✓✓ | 15.0 + 侧向屈曲消除 ✓✓ | 间接提升 |
| 剪切安全系数 | 间断传力 △ | 15-20 ✓✓ | 大幅提升 |
| 扭转刚度 | 肋间≈0 △ | 42,918 mm⁴ ✓✓✓ | 提升100倍+ |
| 侧向屈曲 | 可能 △ | 消除 ✓✓ | 消除 |
| 翼根疲劳 | 6梁分担 ✓ | 应力更均匀 ✓✓ | 提升 |
| 货仓重心 | 需加隔板 △ | 不变 △ | — |
| 增重 | — | ~150克（3道1.5mm立板） | 可接受 |
结论：3道立板是画龙点睛之笔。
- 弯曲强度本来就够了（SF=15），立板不需要管弯曲
- 立板补上的是剪切和扭转两个短板
- 剪切从"间断传力"变"连续传力"，安全系数15-20倍
- 扭转从"开剖面接近零"变"闭剖面42,918mm⁴"，提升100倍以上
- 侧向屈曲失效模式被消除
- 增重约150克（3道1.5mm层板立板），占起飞重量3.3%，完全可接受
方舟90机翼从"弯曲够用、剪切扭转靠翼肋撑"升级为"弯曲、剪切、扭转三项全能"的连续闭剖面结构。
七、翼肋1.5mm层板够用吗？
翼肋从之前误写的2mm更正为1.5mm层板。加了3道立板后，1.5mm不仅够用，而且是最优选择：
| 翼肋功能 | 2mm（原误写） | 1.5mm（实际） | 说明 |
|---|---|---|---|
| 维持翼型 | ✓ | ✓ | 1.5mm足够维持形状 |
| 定位梁 | ✓ | ✓ | 定位功能与厚度无关 |
| 剪切传力 | ✓ | 立板接管 ✓ | 立板通长连续传力，翼肋不再承担主剪切 |
| 扭转闭室 | ✓ | 立板接管 ✓ | 立板形成全展闭室，翼肋只起肋位置闭室 |
| 重量 | ×10片×2mm | 省25% ✓ | 1.5mm比2mm省25%翼肋重量 |
翼肋在新结构中的角色从"承力构件"变为"定位构件"——主要功能是维持翼型和固定梁位，剪切和扭转由立板承担。1.5mm完全足够。
八、最终机翼结构参数
方舟90机翼最终结构配置：
- 6道梁：前缘6×6 + 双10×10主梁 + 两道6×6中间梁 + 后缘6×6（桐木）
- 3道立板：前两道全高封闭10×10主梁，第三道半高封后梁（1.5mm层板）
- 全翼肋：1.5mm层板，间距~80mm
- 蒙皮：瓦楞纸
弯曲SF=15 | 剪切SF=15-20 | 扭转J=42,918mm⁴ | 侧向屈曲消除
爱虎科技体育俱乐部 · 方舟90项目组 · 2026年8月
