瓦楞纸（Corrugated Cardboard）是青少年航模制作中最常用的板材之一——方舟90 的机身与机翼正是使用 B 楞瓦楞纸裁切而成。本资源包提供3 张无缝平铺贴图（颜色 / 凹凸 / 法线），可直接用于 Rhino 7 内置渲染器，让模型表面呈现真实的瓦楞纸质感。

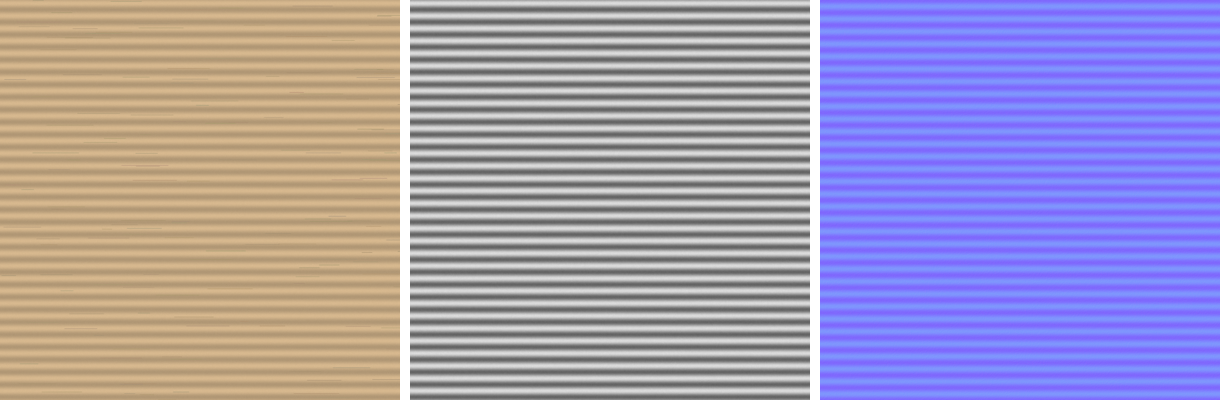

瓦楞纸贴图预览
1

贴图文件说明

文件名 用途 推荐通道
corrugated_cardboard_color.png 牛皮纸色 + 平行瓦楞线 Base Color / Color
corrugated_cardboard_bump.png 横向楞凸起高度 Height / Bump
corrugated_cardboard_normal.png 瓦楞凸起方向（PBR） Normal（可选）
cardboard_preview.png 三贴图对比预览 —
2

Rhino 7 设置方法（PBR 材质）

步骤 1 · 新建材质
Properties → Material → New → PBR Material
步骤 2 · 基础色
加载 color.png，U/V 重复 6×6 起
步骤 3 · 凹凸
加载 bump.png，强度 +0.8~+1.2
步骤 4 · 粗糙度
Roughness 0.85，Metallic 0

调参建议

方舟90 机翼 2.24m×0.4m：U=8（沿翼展）、V=2（沿弦长）
瓦楞纹太细调大 U，太夸张调小 Bump 强度
侧边切口可单独赋 normal.png 表现瓦楞剖面
渲染模式：View → Display Mode → Rendered
3

传统材质（兼容旧版本）

若使用 Basic Material：颜色通道选 Bitmap 加载 color.png；Bump 通道加载 bump.png 并将 Bump Height 调至 0.5~1.0；取消勾选 Lock to Object Color 后渲染即可。

📁 贴图资源包下载

ZIP 包含颜色 / 凹凸 / 法线 / 预览共 4 张 PNG，1024×1024 无缝平铺

⬇ 下载 瓦楞纸材质贴图包 ZIP
文件名：corrugated-cardboard-textures.zip | 约2.8MB | 含使用说明

本资源由爱虎科技体育俱乐部为方舟90 限时载运项目制作，欢迎学员与教练免费下载使用。如需其他板材（B 楞 / E 楞 / 蜂窝板）或带印刷 LOGO 的贴图定制，请联系苏教练。
