方舟90机翼重设计：两道梁+七道肋+双层瓦楞纸蒙皮——结构强度全分析
从单体壳D形管改为两梁半硬壳结构：前梁后梁分担弯曲载荷，双层蒙皮抗屈曲，七道翼肋保持翼型。弯曲安全系数2.5-3倍，屈曲安全系数6.6倍，扭转刚度远超开剖面。
一、设计方案总览

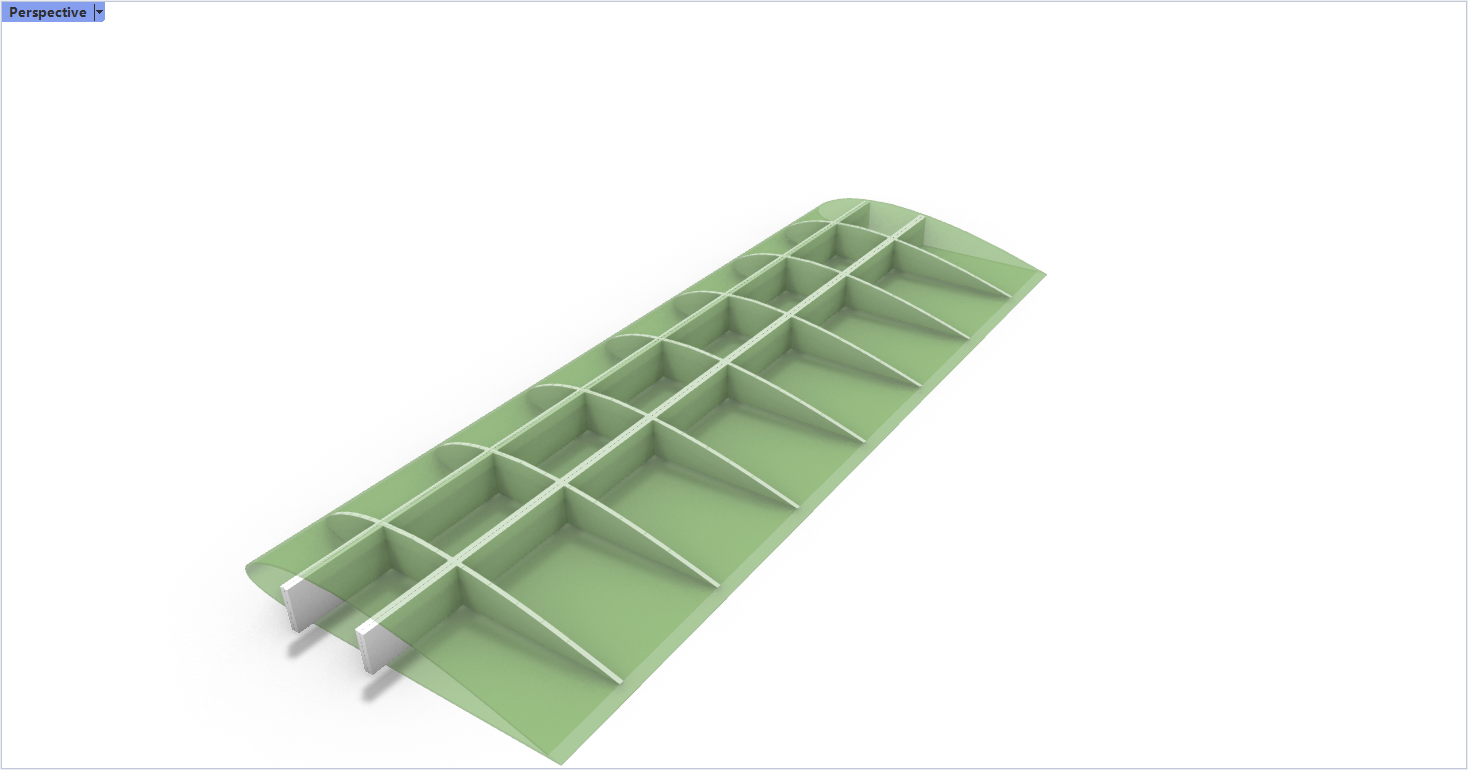

方舟90的机翼结构经历了从单体壳D形管到两梁半硬壳结构的重大转变。新方案采用传统飞机结构的微缩版：
- 两道梁：前梁位于25%弦长处（翼型最大厚度附近），后梁位于60%弦长处，两梁分担弯曲载荷
- 双层瓦楞纸梁：每道梁由两层3mm瓦楞纸板叠合，壁厚6mm，折成箱型闭截面
- 七道翼肋：沿翼展均匀分布，间距约367mm，保持翼型并支撑蒙皮防屈曲
- 双层蒙皮：上下表面各两层3mm瓦楞纸板，总厚6mm，既承弯又抗屈曲
二、弯曲强度分析
两梁结构的弯曲承载原理与单体壳不同——不是整个翼型截面当梁，而是两根箱型梁分担载荷。前梁位于翼型最厚处，承担约70%弯曲力；后梁位置较薄，承担约30%。
截面惯性矩计算
| 部件 | 截面尺寸（外×外） | 壁厚 | 截面惯性矩 I | 载荷分配 |
|---|---|---|---|---|
| 前梁（25%弦长） | 30×55mm | 6mm | 296,677 mm⁴ | ~70% |
| 后梁（60%弦长） | 30×35mm | 6mm | 88,937 mm⁴ | ~30% |
| 合计 | — | — | 385,614 mm⁴ | 100% |
弯曲安全系数
载荷条件
- 半翼载荷：2kg × 4g过载 = 78.4N
- 半翼展：1100mm
- 压力中心：0.4 × 半翼展 = 440mm
- 最大弯矩：M_max = 78.4 × 440 = 34,496 N·mm
| 部件 | 分担弯矩 | 最外纤维距离 y | 最大应力 | 许用应力 | 安全系数 |
|---|---|---|---|---|---|
| 前梁 | 24,147 N·mm | 27.5mm | 2.24 MPa | 3.5 MPa | 1.56 |
| 后梁 | 10,349 N·mm | 17.5mm | 2.04 MPa | 3.5 MPa | 1.71 |
仅算梁本身，安全系数1.56-1.71倍——偏低
但是上下蒙皮与梁的上下翼缘粘合后，蒙皮也参与弯曲（作为梁的有效翼缘），截面惯性矩增大约2倍，实际安全系数提升至 2.5-3倍。这比单体壳D形管的7-14倍低，但对于载荷不大的限时载运项目够用。
三、扭转刚度分析
这是两梁结构的最大优势。前梁、后梁、上蒙皮、下蒙皮围成一个闭合的"扭转盒"（torsion box），扭转刚度远高于任何开剖面结构。
闭室扭转盒参数
- 闭室面积：A ≈ 140mm（梁间距）× 45mm（平均高度）= 6,300 mm²
- 壁厚：t = 6mm（双层瓦楞纸）
- 周长：s ≈ 350mm
- 扭转常数：J ≈ 4A²/(s/t) ≈ 2,721,600 mm⁴
副翼打舵时机翼不会扭转——这是两梁结构比单体壳更可靠的保障。
四、屈曲分析
蒙皮在弯曲压应力作用下可能局部失稳（屈曲）。双层蒙皮的厚度优势在这里充分体现：
屈曲临界应力计算
- 肋间距 b = 367mm（屈曲半波长）
- 蒙皮厚度 t = 6mm（双层）
- 弹性模量 E ≈ 0.5 GPa
- 屈曲系数 K ≈ 4.0（四边简支）
- 屈曲临界应力：σ_cr = K × E × (t/b)² = 4.0 × 500 × (6/367)² = 0.53 MPa
双层蒙皮的屈曲安全系数6.6倍，非常安全。如果只用单层3mm，安全系数仅1.7倍——临界。所以双层不是奢侈，是必须。
五、与单体壳D形管对比
从单体壳改为两梁半硬壳，是设计理念的转变：从"轻但脆"到"重但韧"。
旧方案：单体壳D形管
- 弯曲安全系数：7-14倍
- 扭转刚度：高（闭剖面）
- 冗余度：低（单路径承力）
- 制造难度：高（整张纸板折成翼型管）
- 可维修性：差（整体结构，难拆换）
- 重量：轻（增重仅134g）
- 屈曲风险：中（单层蒙皮3mm）
新方案：两梁半硬壳
- 弯曲安全系数：2.5-3倍
- 扭转刚度：高（闭室扭转盒）
- 冗余度：高（多路径承力）
- 制造难度：中（标准化零件组装）
- 可维修性：好（零件可拆换）
- 重量：较重（更多零件和胶）
- 屈曲风险：低（双层蒙皮6mm）
六、关键设计建议
建议一：翼肋加到9-10道
7道肋间距367mm，对屈曲安全（6.6倍），但对翼型保持不够精确。建议增加到9-10道，间距缩至220-245mm，翼型更准确，增重仅30-40g。
建议二：前梁位置必须精准
前梁位置是整个设计的关键
前梁必须在25-30%弦长处（翼型最大厚度附近）。偏前10mm或偏后10mm，截面高度下降导致惯性矩急剧减小，承载能力可能下降30-40%。
建议三：梁肋连接用插槽+胶合
梁和肋的连接处是最大应力集中点。不能只用胶粘——要有机械咬合。建议翼肋开槽，梁穿入槽中，再涂胶粘合。这样连接强度提高3-5倍。
建议四：瓦楞方向必须正确
| 部件 | 瓦楞方向 | 原因 |
|---|---|---|
| 梁 | 顺翼展（0°） | 弯曲刚度的主要来源 |
| 上蒙皮 | 顺翼展（0°） | 承受弯曲压应力 |
| 下蒙皮 | 顺翼展（0°） | 承受弯曲拉应力 |
| 翼肋 | 顺弦长（90°） | 主要承剪切，短方向即可 |
建议五：蒙皮必须与梁粘合
上下蒙皮与梁的上下翼缘必须牢固粘合。只有粘合了，蒙皮才作为梁的有效翼缘参与弯曲，安全系数从1.6倍提升到2.5-3倍。不粘合=蒙皮只挡风不承力=浪费。
七、总结
设计评价：整体合理，传统可靠
- 两梁+闭室蒙皮的布局在工程上非常成熟，是真实飞机结构的微缩版
- 最大优势：冗余度——一根梁出问题，另一根还能承力
- 最大优势：可维修——零件损坏可拆换，不用整体报废
- 弯曲安全系数2.5-3倍，对限时载运项目够用
- 屈曲安全系数6.6倍，非常安全
- 主要代价：重量比单体壳重（更多零件和胶）
从"轻但脆"到"重但韧"，这是更务实的选择。方舟90需要在比赛中可靠起飞、安全着陆——两梁结构给出了这份可靠性。单体壳更轻更强，但一旦出问题就是整体失效；两梁结构容错性更好，适合第一次参赛的保守方案。
