很多航模爱好者刚入门的时候，可能都会有这样的疑问：为什么别人做的飞机飞得又稳又好，我的飞机一上天就打旋子？为什么同样的翼展，别人的能滑翔很久，我的一下就掉下来？
答案就在气动设计里。而要搞懂气动设计，XFLR5是航模爱好者最好的入门工具——它免费、体积小、功能强大，能帮你在电脑上"模拟飞行"，在动手之前就知道翼型好不好、机翼合不合理。
今天这篇教程，我们从零开始，手把手带你走进XFLR5的世界。读完这篇文章，你就能用XFLR5分析一个翼型的升阻力、画出升阻比曲线，甚至设计一个简单的三维机翼。
一、XFLR5是什么？为什么学航模要懂它？
XFLR5是一款开源免费的空气动力学分析软件，基于麻省理工学院（MIT）开发的XFoil程序，加上了友好的图形界面。
简单来说，它能帮你做三件事：
- 翼型分析（2D）：分析一个翼型的升力系数、阻力系数、升阻比、失速攻角等关键参数
- 机翼分析（3D）：在翼型基础上，设计三维机翼，分析整翼的气动性能
- 整机分析：把机翼、尾翼、机身组合起来，分析整架飞机的稳定性和操控性
对航模爱好者来说，XFLR5的价值在于：
- 少走弯路：不用一次次试飞、一次次修改，在电脑上就能找到最优设计
- 理解原理：通过软件的曲线和数据，真正搞懂升力、阻力、失速这些概念
- 提升水平：从"照着做"到"为什么这么做"，从新手进阶到高手
软件信息：XFLR5完全免费，体积约14MB，支持Windows系统。最新版本是v6系列，网上可以找到官方下载和中文汉化版。
二、准备工作：安装与界面初识
1. 安装软件
XFLR5的安装非常简单，下载安装包后一路下一步即可。第一次打开，你会看到一个英文界面。不用担心，网上有很多中文汉化包，或者直接用英文也没关系——常用的菜单就那么几个，用两次就熟了。
2. 认识界面
XFLR5主要有四个工作模式，对应顶部的四个标签页：
| 工作模式 | 功能 | 对应阶段 |
|---|---|---|
| Direct Foil Design | 直接设计/修改翼型形状 | 翼型设计 |
| XFoil Direct Analysis | 分析单个翼型的气动性能 | 翼型分析 |
| Wing and Plane Design | 设计三维机翼和整机 | 机翼/整机设计 |
| Dynamic Stability | 分析飞机的动态稳定性 | 高阶分析 |
入门阶段，我们主要用前三个。今天先学前两个：翼型设计和翼型分析。
三、第一步：导入或创建一个翼型
分析翼型的第一步，是要有一个翼型。XFLR5提供了三种获取翼型的方式：
方式一：直接生成NACA翼型（最常用）
NACA翼型是最经典的标准翼型系列，航模里常用的很多翼型都是NACA系列的。生成方法很简单：
1打开软件，点击顶部 File → Direct Foil Design，进入翼型设计界面
2点击菜单 Foil → Naca Foils，弹出对话框
3输入翼型编号。比如输入 2412（NACA 2412，经典低速翼型），Number of Panels（面板数）保持100即可
4点击OK，翼型就生成了！可以在左侧列表里看到它
小知识：NACA四位数字翼型的含义——以NACA 2412为例：第一位"2"表示最大弯度是弦长的2%；第二位"4"表示最大弯度位置在弦长40%处；后两位"12"表示最大厚度是弦长的12%。
方式二：导入现成的翼型文件
如果你从网上下载了翼型坐标文件（.dat格式），可以通过 File → Import → Foil 直接导入。很多航模论坛和翼型数据库（如airfoiltools.com）都能下载到.dat文件。
方式三：自己手绘修改
在Direct Foil Design界面，你可以直接用鼠标拖动翼型上的控制点来修改形状，就像画画一样。不过新手不建议从这里开始，先用标准翼型练手。
四、第二步：分析翼型的气动性能
有了翼型，接下来就是最核心的部分——分析它在不同攻角下的升力、阻力表现。
1. 进入分析界面
点击顶部菜单 File → XFoil Direct Analysis，切换到翼型分析界面。左侧会显示你已有的翼型列表，选中要分析的那个。
2. 设置分析参数
1点击菜单 Analysis → Define an Analysis，打开参数设置窗口
2Analysis Type 选 Type 1（固定雷诺数和马赫数）
3Reynolds（雷诺数）：根据你的航模大小和飞行速度来设置。小航模低速飞行，一般设为 50000 ~ 200000。初学者可以先设 100000（1e5）
4Mach（马赫数）：航模都是低速，填 0.00 即可
5点击OK，分析设置就完成了
什么是雷诺数？简单理解，雷诺数反映了气流的"惯性力和粘性力之比"。雷诺数越高，气流越"有力"，越不容易分离。飞机越大、飞得越快，雷诺数越高。小航模雷诺数低，所以翼型选择和大飞机不一样。
3. 运行分析
设置好参数后，就可以开始计算了：
1在右侧面板找到 Sequence（序列分析）选项，勾选它
2设置攻角范围：Start（起始攻角）填 -4，End（结束攻角）填 20，Step（步长）填 1
3点击 Analyze 按钮，软件开始计算。稍等几秒，计算完成
注意：攻角太大的时候（比如18度以上），可能出现"not converge"（不收敛）的情况，这是正常的——因为气流已经分离了，也就是失速了。失速之后的计算结果参考价值不大。
五、第三步：看懂分析结果——四条关键曲线
计算完成后，右侧会出现好几条曲线。刚开始可能会觉得眼花缭乱，其实重点看四张图就够了：

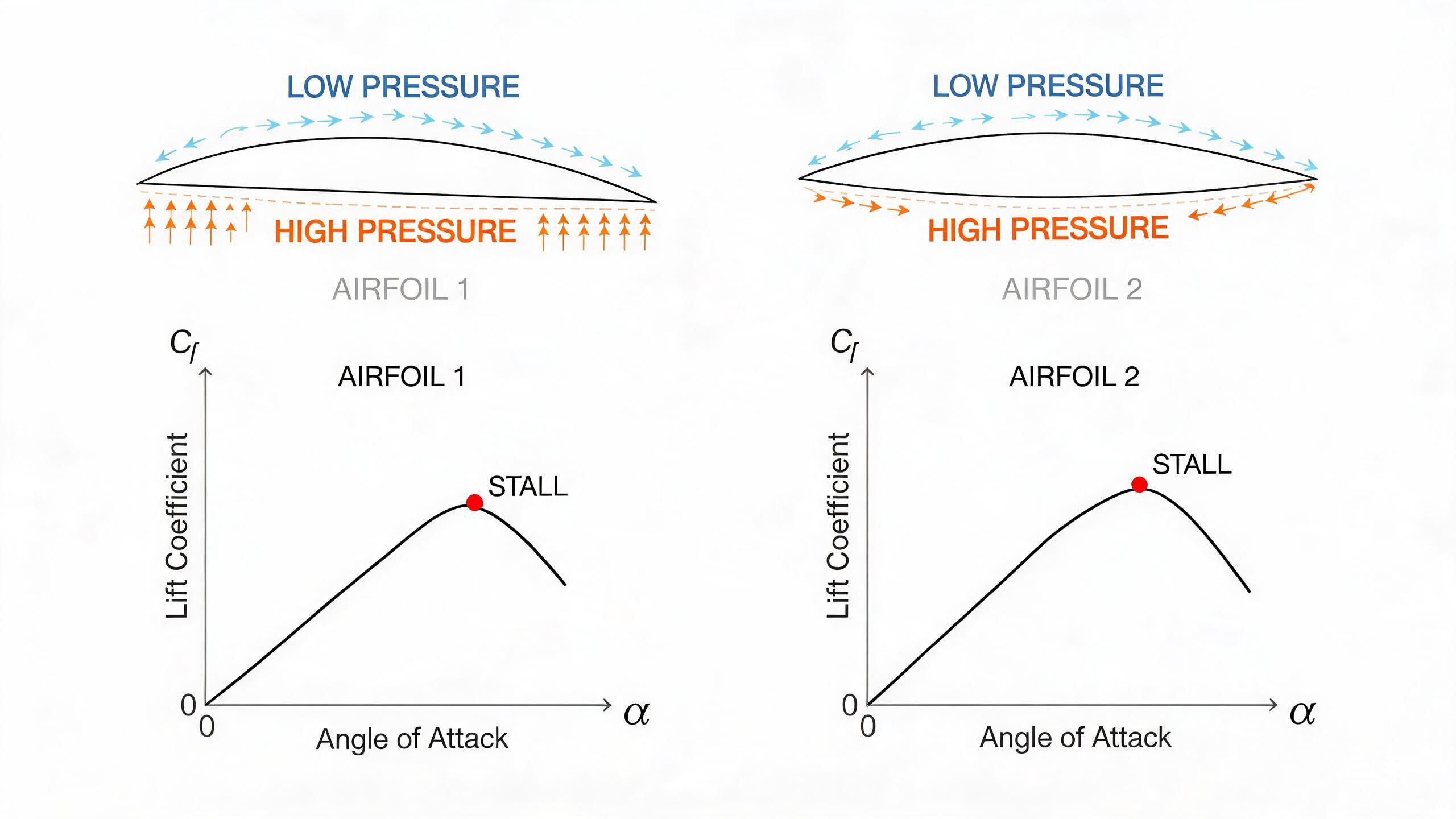

1. Cl vs α（升力系数 vs 攻角）
这是最重要的一条曲线。横轴是攻角（α），纵轴是升力系数（Cl）。
- 曲线直线上升段：攻角越大，升力越大，基本成正比——这是正常飞行的范围
- 曲线最高点：最大升力系数（Cl_max），对应的攻角就是失速攻角
- 超过最高点后曲线下降：失速了，升力骤降
一般航模常用的低速翼型，失速攻角大约在12°~16°之间。
2. Cd vs α（阻力系数 vs 攻角）
横轴攻角，纵轴阻力系数。
阻力曲线的特点是：攻角小的时候阻力很小，随着攻角增大，阻力慢慢增加；接近失速时，阻力急剧增大——这就是压差阻力暴增的表现。
3. Cl vs Cd（升力系数 vs 阻力系数，极曲线）
这张图叫"极曲线"，横轴阻力、纵轴升力。曲线越靠左上角，说明气动效率越高——用很小的阻力就能产生很大的升力。
4. L/D vs α（升阻比 vs 攻角）
升阻比（L/D）是衡量翼型效率的核心指标——升阻比越高，翼型越"滑"，滑翔性能越好。
- 曲线有一个最高点，对应最大升阻比的攻角
- 滑翔机追求高升阻比，所以会选择在最佳攻角附近飞行
- 一般低速航模翼型的最大升阻比在20~50之间
记住一句话：升力曲线看能飞多"猛"，升阻比曲线看能飞多"远"。搞懂这两条曲线，你就搞懂了翼型的一半。
六、实战：对比两个翼型，哪个更适合你的航模？
光说不练假把式。我们来做一个小实验：对比NACA 2412（弯度翼型）和NACA 0012（对称翼型），看看它们的区别。
| 参数 | NACA 2412（弯度翼型） | NACA 0012（对称翼型） |
|---|---|---|
| 零升攻角 | 约-2°（0度攻角就有升力） | 0°（0度攻角升力为0） |
| 最大升力系数 | 约1.5 ~ 1.6 | 约1.3 ~ 1.4 |
| 失速攻角 | 约14° ~ 16° | 约12° ~ 14° |
| 最小阻力 | 稍大（弯度有阻力代价） | 更小（对称外形阻力小） |
| 适合机型 | 滑翔机、固定翼巡航机 | 特技机、3D机、直升机旋翼 |
为什么会有这些区别？因为弯度翼型在小攻角下就能产生足够升力，适合需要滑翔、巡航的飞机；对称翼型正反都一样，倒飞也能产生升力，适合做特技动作的飞机。
动手试一试：你现在就可以打开XFLR5，分别生成NACA 2412和NACA 0012两个翼型，在相同雷诺数下分析，对比它们的升力曲线和升阻比曲线，看看和上面说的是不是一样。
七、进阶：设计一个简单的三维机翼
学会了2D翼型分析，我们可以更进一步——设计一个三维机翼。
1. 准备翼型数据
在做3D分析之前，你需要先在XFoil Direct Analysis里把翼型的"极曲线"（Polar）算好。建议用批量分析（Batch Analysis），多算几个雷诺数，因为机翼不同位置的雷诺数不一样。
2. 创建机翼
1点击顶部 File → Wing and Plane Design，进入机翼设计界面
2点击菜单 Wing → Define a New Wing
3给机翼起个名字，然后设置机翼节段（Sections）。最简单的机翼只有两个节段：翼根和翼尖
4每个节段设置：弦长（Chord）、后掠角偏移（Offset）、上反角（Dihedral）、扭转角（Twist）、所用翼型（Foil）
举个简单例子：做一个展弦比6的直机翼：
- 翼根弦长：0.3m
- 翼尖弦长：0.1m
- 半展长：0.6m（总展长1.2m）
- 翼型：NACA 2412
- 上反角：3°
3. 分析机翼
定义好机翼后，点击 Define an Analysis，选择分析方法（推荐VLM涡格法，适合低速小后掠机翼），设置攻角范围，点击Analyze开始计算。
计算完成后，你就能看到整副机翼的升力、阻力、诱导阻力、升阻比等数据，还能看到机翼展向的升力分布——这是2D翼型分析看不到的。
八、新手常见问题
Q：计算时提示"not converge"怎么办？
A：正常现象，说明在这个攻角下气流分离了，也就是失速了。把攻角范围缩小一些，或者增大面板数（Panel数）试试。
Q：为什么我算出来的升阻比和别人说的不一样？
A：很可能是雷诺数不一样。雷诺数对翼型性能影响很大，一定要用和你实际飞行条件接近的雷诺数来算。
Q：XFLR5算出来的结果准确吗？
A：对于低速、小攻角、附着流的情况，XFLR5的结果相当可靠，可以作为设计参考。但失速后、有分离的情况，精度会下降，最终还是要试飞验证。
Q：有没有中文版？
A：网上有民间汉化版，搜索"XFLR5 中文版"可以找到。但英文版也不难，常用菜单就那几个，用一周就熟了。
九、学习路线建议
XFLR5功能很多，不用一开始就全部学会。建议按这个路线循序渐进：
| 阶段 | 学习内容 | 目标 |
|---|---|---|
| 第一周 | 生成NACA翼型 + 基础2D分析 | 能看懂升力曲线和升阻比曲线 |
| 第二周 | 对比不同翼型、不同雷诺数 | 理解翼型参数对性能的影响 |
| 第三周 | 简单3D机翼设计 | 能设计一副基本的机翼并分析 |
| 进阶 | 整机设计 + 稳定性分析 | 从头到尾设计一架飞机 |
航模的乐趣，一半在天上飞，一半在地上琢磨。XFLR5就是你"琢磨"的好工具——它让气动设计从玄学变成了科学。每一个喜欢航模的人，都值得花点时间学会它。
