引言：分析跑完了，然后呢？
上一课我们启动了XFLR5 v6.62的批量翼型分析，12组雷诺数、每组41个迎角点、4线程并行计算。这一课，分析跑完了，屏幕上出现了密密麻麻的曲线图。这些曲线怎么看？每条曲线告诉我们什么？苏教练带着这些问题，和AI一起逐个解读。
一、内存占用5.47GB：分析跑完了吗？
从图上看，XFLR5占用了大部分内存。
从任务管理器截图可以看到，xflr5.exe占用5,474.0 MB（约5.47 GB），系统总内存95%接近饱和。但CPU占用0%，说明计算已经结束，XFLR5只是把12组结果数据还驻留在内存中。
这是软件的内存管理特性，不是内存泄漏。5GB左右的占用在12组批处理分析期间是正常的，XFLR5需要为每个计算点保存压力分布、流场数据等中间结果。

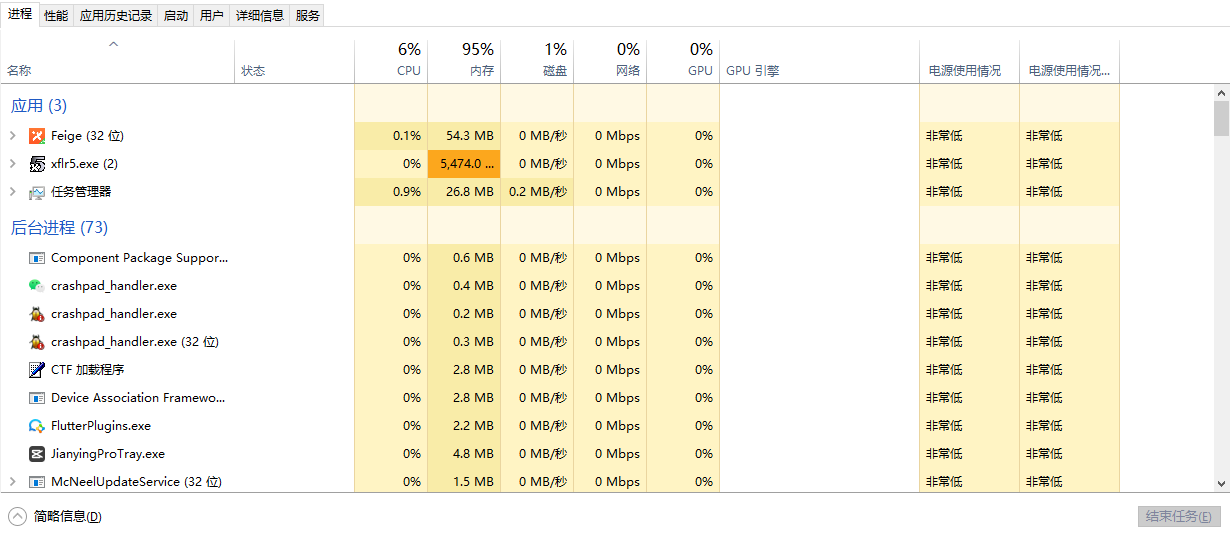

图1：任务管理器显示xflr5.exe占用5,474.0 MB内存，CPU占用0%，分析已完成
建议：如果分析结果已经查看完毕，可以关闭XFLR5再重新打开，内存会立刻释放。如果还要继续查看曲线，现在可以直接操作，不会影响结果。
二、12条数据就是全部结果
出了12条数据，好像是还没有跑完吧，在前面的对话中，你说过要用多少条数据，我记不得了。
12条数据就是全部结果，已经跑完了。计算配置回顾：
| 项目 | 数值 |
|---|---|
| 翼型/极线对 | 12组 |
| 每组迎角点 | 41个（-5度到15度，步长0.5度） |
| 总计算点 | 约500个（12组 x 41点） |
| 雷诺数 | 210000（你的1公斤飞机对应值） |
| 线程数 | 4 |
| 预计时间 | 10-20分钟 |
你看到的12条数据，对应的就是12组翼型/极线对的结果。每组包含从-5度到15度共41个迎角的Cl、Cd、Cm值，12组加起来约500个计算点，全部完成。CPU占用0%也证实了这一点。
三、关闭分析窗口，曲线全部显示
关闭批量分析对话框后，XFLR5自动在右侧图表区显示了分析结果。界面变成2x3网格布局，同时显示5个图表：

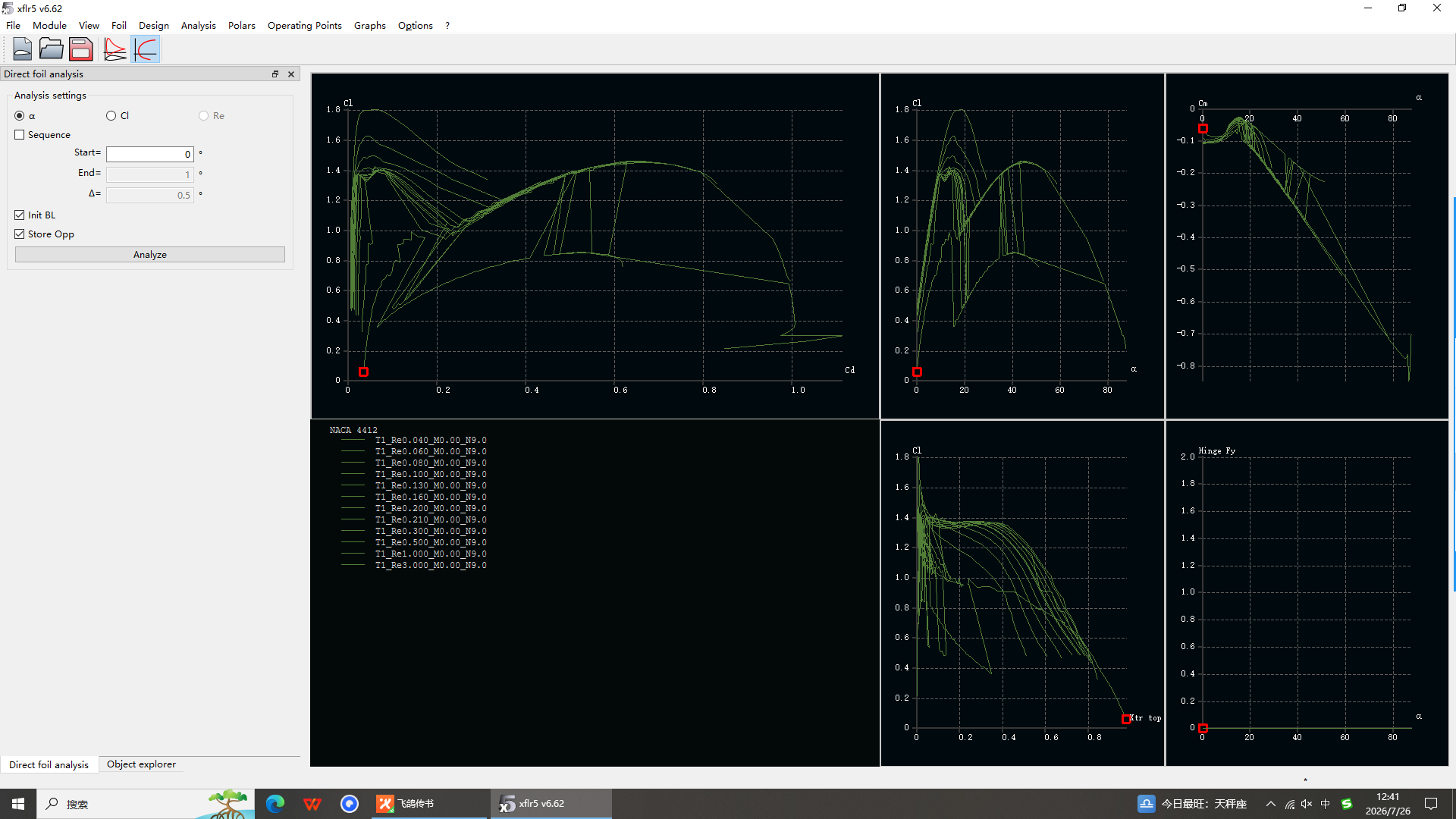

图2：关闭批量分析窗口后，XFLR5自动显示5个图表，包含极曲线、升力曲线、力矩曲线等
| 位置 | 图表内容 | 状态 |
|---|---|---|
| 左上 | Cl-Cd 极曲线 | 已显示，绿色曲线簇 |
| 中上 | Cl vs alpha（升力系数） | 已显示 |
| 右上 | Cm vs alpha（力矩系数） | 已显示 |
| 左下 | 工况列表 | 显示13组雷诺数工况 |
| 中下 | Cl-Cd 极曲线（另一视角） | 已显示 |
| 右下 | Naca Xy（翼型形状） | 空白 |
重要操作：关闭分析窗口后，第一件事是点 File -> Save Project 保存项目，避免数据丢失。
四、Graphs菜单：逐个查看曲线
屏幕上同时显示5个图表，曲线太密集不好看。通过顶部菜单 Graphs，可以逐个查看每条曲线。

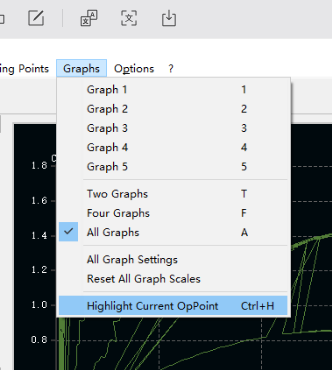

图3：Graphs菜单，包含Graph 1-5单图查看、Two Graphs双图、Four Graphs四图、All Graphs全部图等选项
菜单选项说明：
- Graph 1~5（快捷键1~5）：单独显示某个图表
- Two Graphs（快捷键T）：同时显示2个图表
- Four Graphs（快捷键F）：同时显示4个图表
- All Graphs（快捷键A）：显示全部图表（当前选中）
- All Graph Settings：设置每个图表显示什么变量
五、Graph 1：Cl-Cd 极曲线
按数字键1，显示第一个图表——Cl-Cd极曲线。

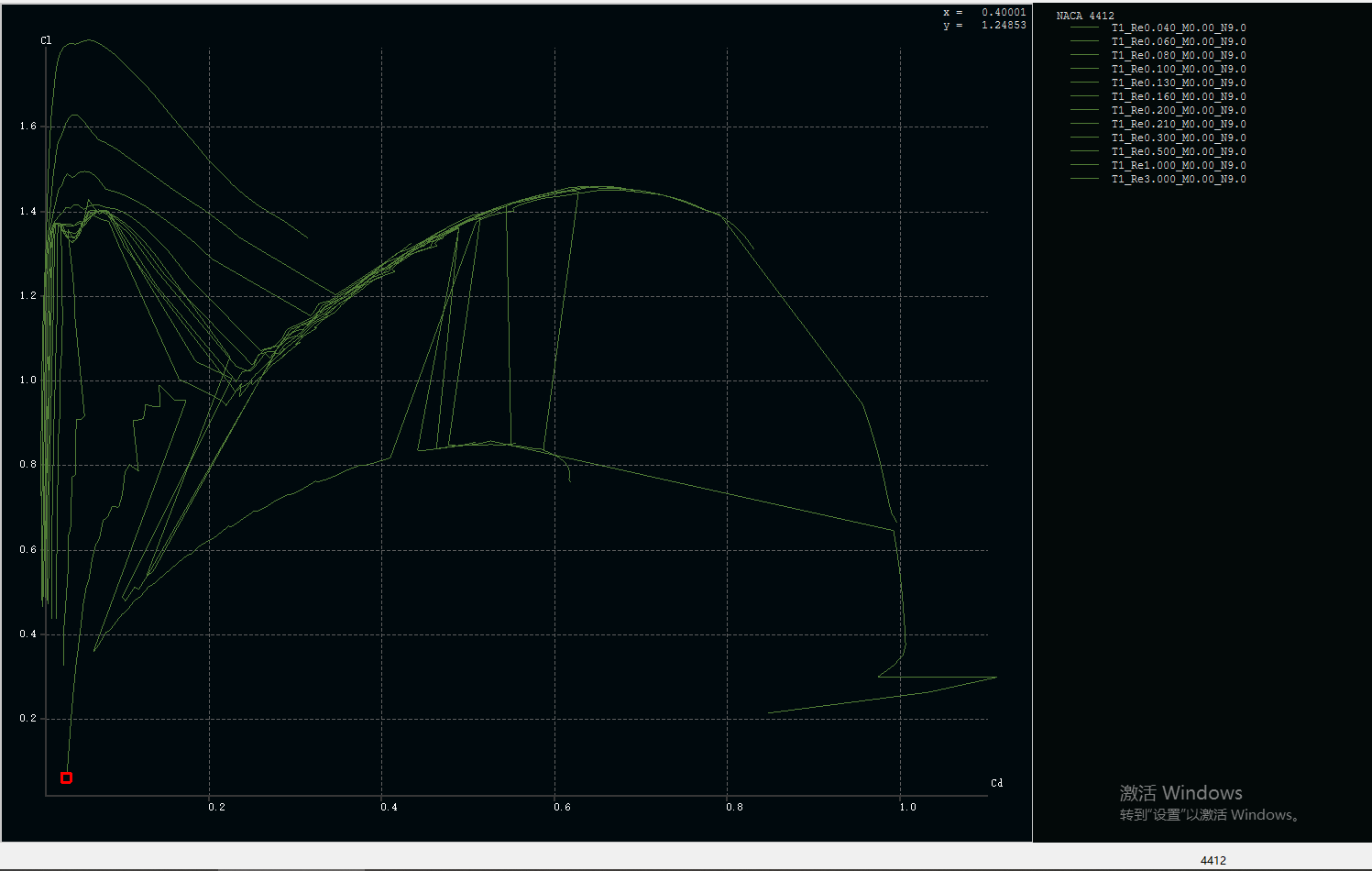

图4：Graph 1 - Cl-Cd极曲线，横轴为阻力系数Cd，纵轴为升力系数Cl，11条曲线对应不同雷诺数
怎么读这个图
- 横轴：Cd（阻力系数），0到1.0
- 纵轴：Cl（升力系数），0.2到1.8
- 11条曲线对应11组雷诺数（从Re=4万到Re=300万）
- 最粗的绿色线是Re=300万，性能最好
关键信息
- NACA 4412的最大升力系数约 1.4~1.7（不同雷诺数下不同）
- 高雷诺数曲线最靠左，阻力最小，效率最高
- 低雷诺数曲线出现回环，是层流分离泡效应
六、Graph 2：Cl vs alpha 升力曲线（核心！）
按数字键2，显示第二个图表——这就是最重要的升力曲线。

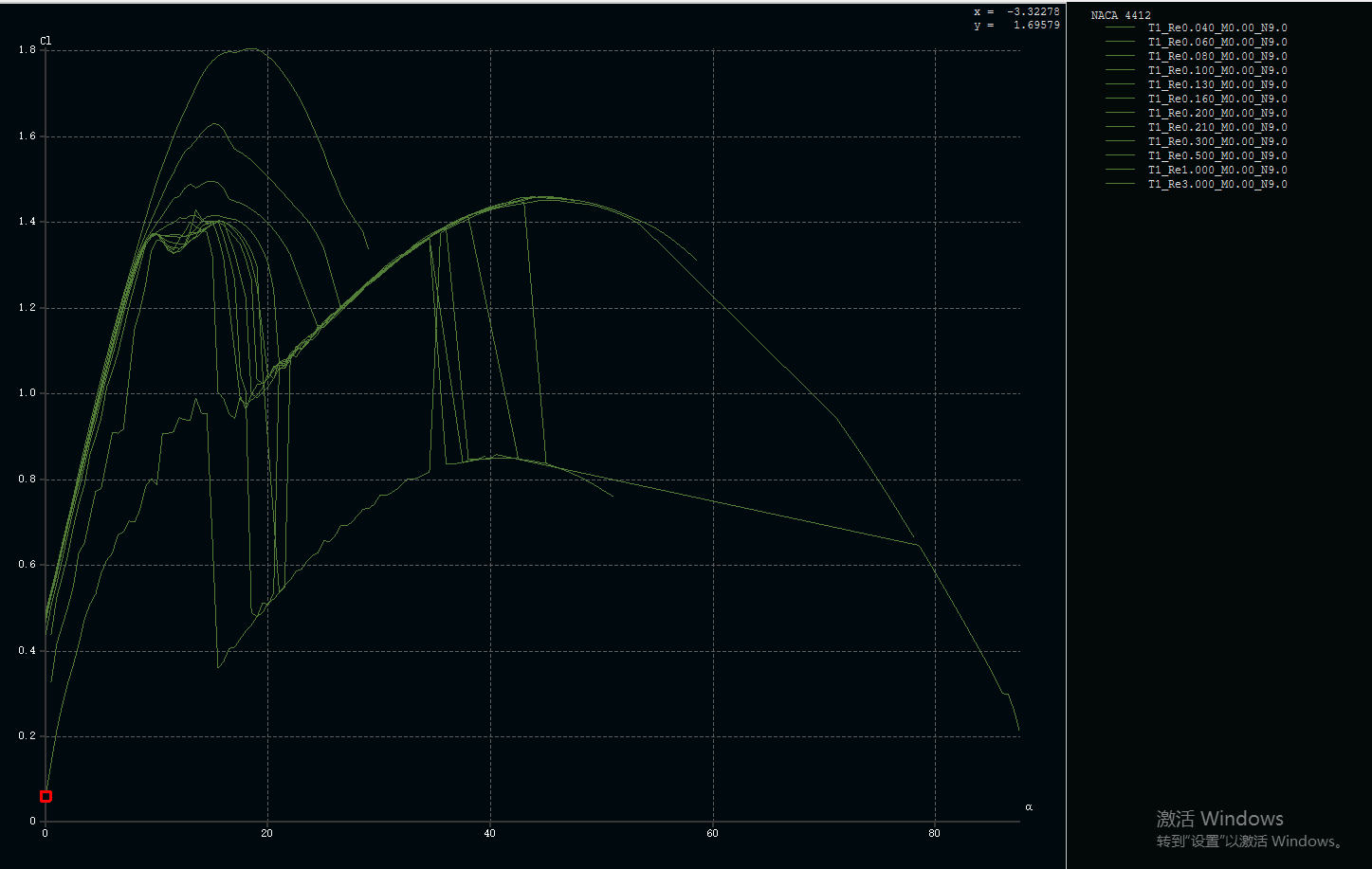

图5：Graph 2 - Cl vs alpha升力曲线，横轴为迎角alpha，纵轴为升力系数Cl，11条曲线对应不同雷诺数
怎么读这个图
- 横轴：alpha（迎角），0度到90度
- 纵轴：Cl（升力系数），0到1.8
- 11条曲线对应不同雷诺数，最粗的绿色线是Re=300万
关键数据（以Re=210000为例，你的1公斤飞机）
| 参数 | 数值 | 意义 |
|---|---|---|
| 线性段 | 0度~12度 | 升力随迎角线性增长 |
| 失速迎角 | 约12度~14度 | 超过后升力开始下降 |
| 最大Cl | 约1.3~1.5 | 能产生的最大升力 |
| 0度时Cl | 约0.3~0.4 | 有正弯度翼型，0度也有升力 |
对1公斤飞机的意义：巡航迎角选4度左右，Cl约0.7，正好够用；失速迎角约12度，安全余量有8度，足够安全。NACA 4412适合你的教练机。
七、Graph 3：Cm vs alpha 力矩曲线
按数字键3，显示第三个图表——俯仰力矩系数曲线。

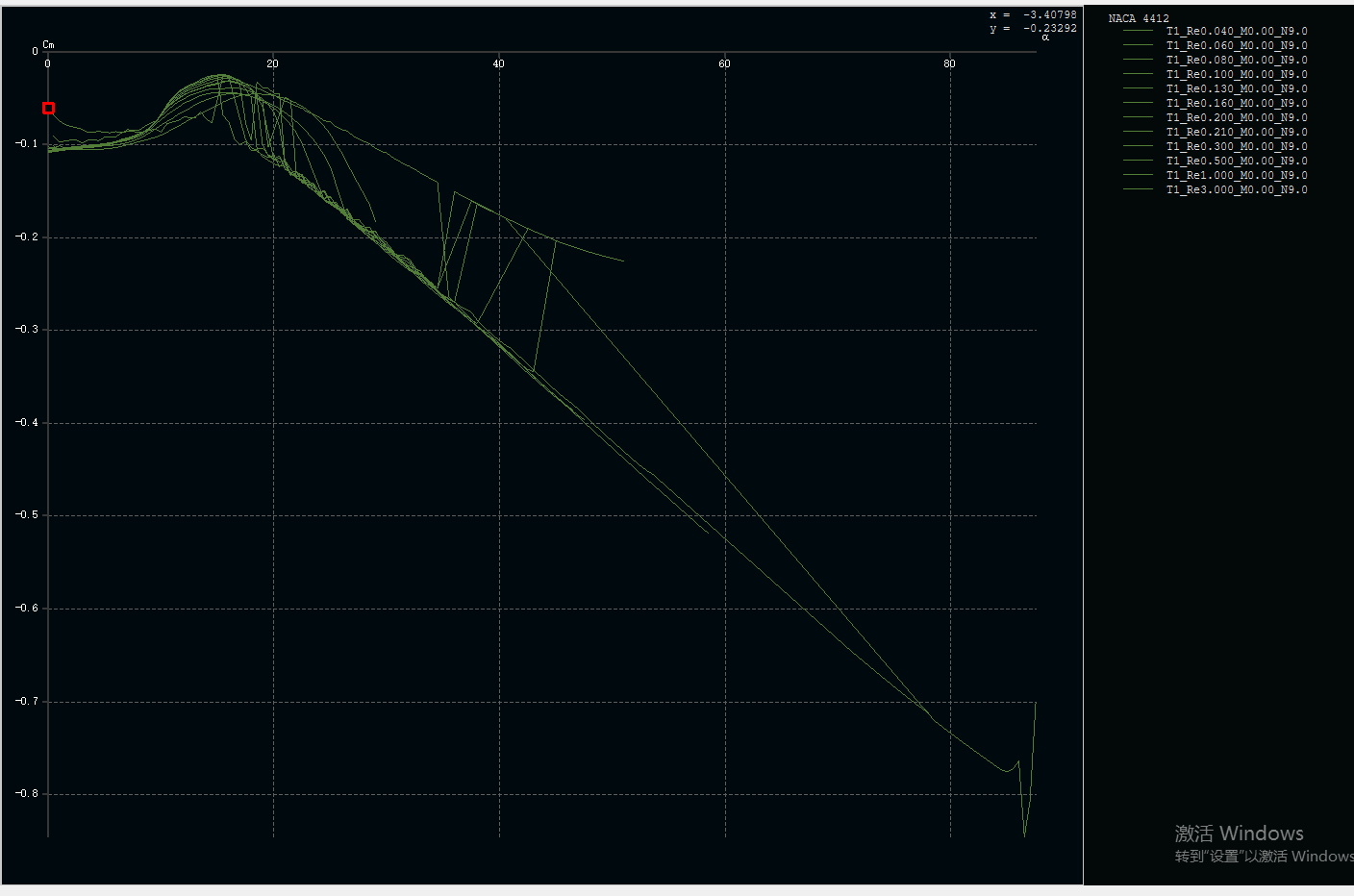

图6：Graph 3 - Cm vs alpha力矩曲线，横轴为迎角alpha，纵轴为力矩系数Cm（全为负值）
怎么读这个图
- 横轴：alpha（迎角），-5度到85度
- 纵轴：Cm（俯仰力矩系数），0到-0.8（全是负值）
- 11条曲线对应不同雷诺数
关键信息
| 参数 | 数值 | 意义 |
|---|---|---|
| 0度时Cm | 约-0.09 | 零升力矩Cm0，负值表示有低头趋势 |
| 线性段（0度~12度） | Cm缓慢下降 | 斜率接近0，翼型自身几乎中性稳定 |
| 失速后（大于15度） | Cm急剧变负 | 失速时产生强烈低头力矩 |
对1公斤飞机的意义：
1. Cm0约-0.09，NACA 4412是有弯度翼型，天然产生低头力矩，需要水平尾翼来配平。
2. 配平所需尾翼升力 = Cm0 x 弦长 x 动压，这决定了尾翼面积和力臂的设计。
3. 失速时Cm急剧变负是好事——飞机会自动低头恢复，这是安全教练机该有的特性。
八、Graph 4 和 Graph 5：辅助图表
按数字键4，显示第四个图表——Cl vs Xtr top（升力系数 vs 上表面转捩点位置）。

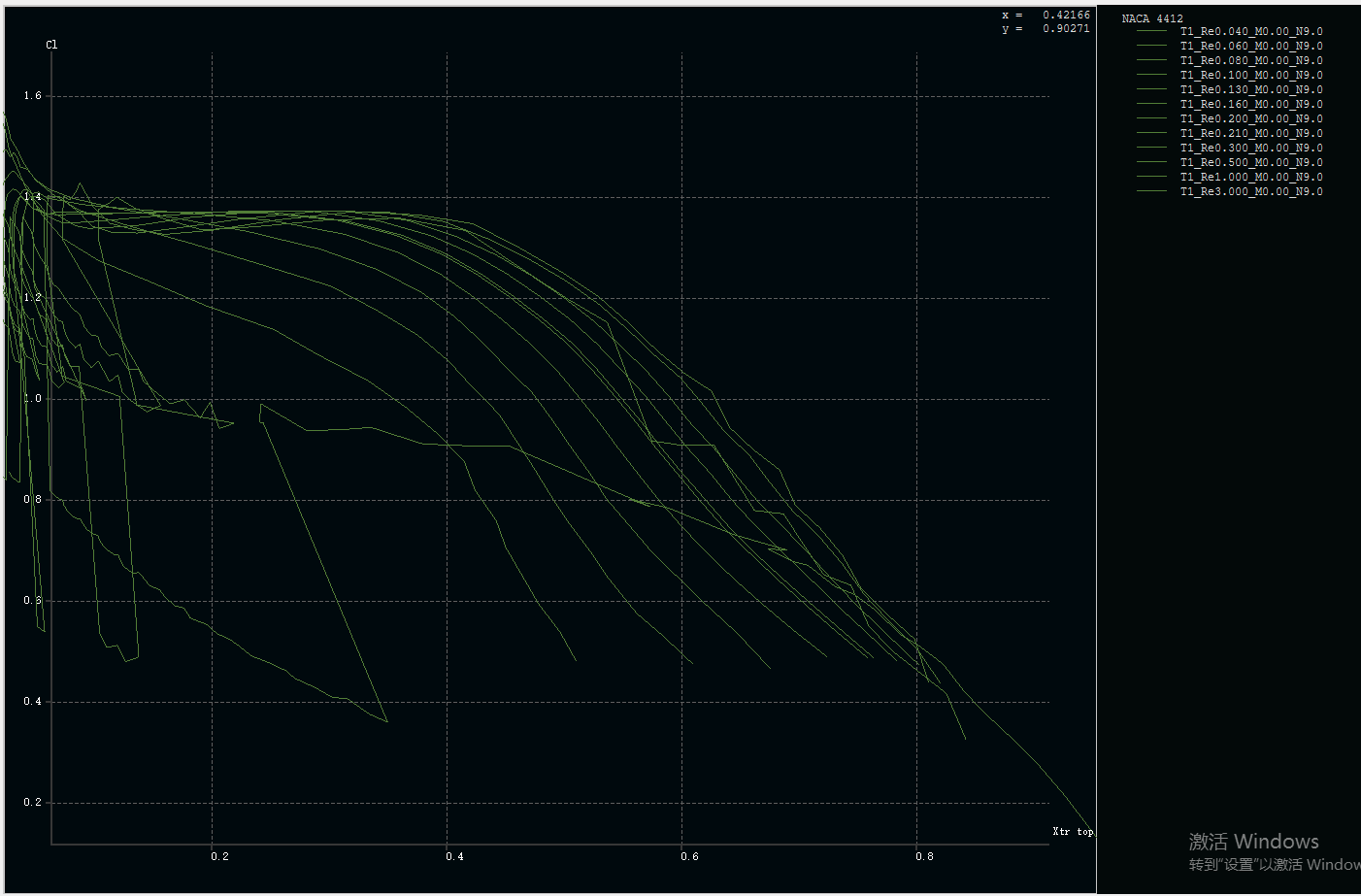

图7：Graph 4 - Cl vs Xtr top，横轴为上表面转捩点位置，纵轴为升力系数，用于边界层转捩分析
这个图是边界层转捩分析，反映翼型上表面层流-湍流转捩位置对升力的影响。转捩点越靠后（层流区越长），升力系数越高。
按数字键5，显示第五个图表——Hinge Fy vs alpha（铰链力 vs 迎角）。
图8：Graph 5 - Hinge Fy vs alpha，铰链力分析图，用于襟翼设计参考
这个图是襟翼铰链力分析，用于操纵面设计参考。当前分析没有设置襟翼偏角，所以曲线接近水平线。
九、4条核心曲线总结
项目保存了，屏幕上全是图型，各种曲线，你让我做什么？
5个Graph都看完了，总结一下已找到的3条核心曲线：
| Graph | 曲线 | 状态 | 设计意义 |
|---|---|---|---|
| Graph 1 | Cl-Cd 极曲线 | 已查看 | 评估整体升阻效率 |
| Graph 2 | Cl vs alpha（升力系数） | 已查看 | 确定失速迎角、巡航迎角 |
| Graph 3 | Cm vs alpha（力矩系数） | 已查看 | 判断俯仰稳定性、尾翼设计依据 |
| Graph 4 | Cl vs Xtr top | 非核心 | 边界层转捩分析 |
| Graph 5 | Hinge Fy vs alpha | 非核心 | 襟翼铰链力分析 |
还差2条核心曲线：Cd vs alpha（阻力系数）和 Cl/Cd（升阻比）。这两条曲线需要通过 Graphs -> All Graph Settings 重新设置Graph 4和Graph 5的显示变量才能看到。
一句话总结
12组雷诺数跑完后，XFLR5自动生成5个图表。其中3个核心曲线已经能回答关键设计问题：Cl vs alpha告诉你失速迎角和安全余量，Cm vs alpha告诉你需要多大尾翼配平，Cl-Cd极曲线告诉你整体效率。下一步是调出Cd vs alpha和Cl/Cd曲线，确定最佳巡航迎角。
