引言：从"看着照片设计"到"按图纸设计"
V2版设计时，我们只有几张Skyvan的照片和基本参数。现在不同了——我们有了完整的技术规格表（翼展19.79m、机身长12.22m、机高4.6m、机翼面积34.65m²、空重3331kg、最大起飞重量5670kg），有了Aviastar三视图，有了Short 330/C-23 Sherpa的详细设计特征照片（方机身截面、V型撑杆、半埋起落架、尾舱门斜坡、双垂尾在发动机尾流中）。
这些原始资料让我们能够做一件之前做不到的事：精确缩比。不再是"大致参考"，而是逐项对照真机参数，按比例计算模型尺寸。这就是V3版与V2版的根本区别。
一、精确缩比计算
Skyvan Series 3的主要尺寸已知，我们选定1:9.9作为缩比基准（由翼展19.79m→2.00m确定），逐项计算：
| 参数 | Skyvan真机 | V3缩比设计 | 缩比 | 说明 |
|---|---|---|---|---|
| 翼展 | 19.79 m | 2.000 m | 1:9.9 | 缩比基准 |
| 机身长度 | 12.22 m | 1.234 m | 1:9.9 | 精确缩比 |
| 机身高度 | 4.60 m | 0.465 m | 1:9.9 | 含起落架 |
| 机翼面积 | 34.65 m² | 0.70 m² | 1:49.5 | 面积放大2.5倍，保证升力 |
| 展弦比 | 11.3 | 5.7 | — | 降至模型适用，保证结构强度 |
| 空重 | 3,331 kg | 1.53 kg | 1:2221 | 瓦楞纸+竹木结构远轻于铝合金 |
| 最大起飞重量 | 5,670 kg | 1.85 kg | 1:844 | 载重比远超真机 |
| 翼载 | 163.6 kg/m² | 2.64 kg/m² | 1:17 | 模型翼载远低于真机 |
| 发动机 | 2×TPE331涡桨 533kW | 2×2216型1250KV无刷 | — | 动力类型不同 |
| 螺旋桨 | 3叶恒速可逆桨 | 2叶12寸固定桨 | — | 高效2叶桨 |
缩比说明：翼展、机身长度、高度严格按1:9.9缩比。机翼面积放大2.5倍（从1:49.5的严格缩比提升到0.70m²），这是因为模型飞机在低雷诺数下需要更大的翼面积才能产生足够升力。展弦比从11.3降至5.7，是因为高展弦比细长翼在瓦楞纸结构下无法承受载重弯矩，降低展弦比（加宽弦长）可以显著提高结构效率。这种"尺寸精确缩比、面积适度放大"的做法，是航模界公认的"站立比例"（Stand-Off Scale）设计方法。
二、机身设计——真方机身
基于Short 330的1.97m×1.97m方截面
Skyvan的衍生型Short 330/C-23 Sherpa有一个关键设计数据：机舱为完整的长方体非加压机舱，尺寸为1.97m（宽）×1.97m（高）×9.09m（长）。这是方机身货运效率的核心——正方形截面，无任何曲面浪费空间。
我们的V3版机身截面设计为250mm（宽）×200mm（高），虽然不是严格的正方形（高度略小以降低重心），但核心设计理念完全一致：方截面最大化货舱容积。
| 机身参数 | Skyvan/Short 330真机 | V3设计 | 设计依据 |
|---|---|---|---|
| 截面形状 | 正方形（1.97m×1.97m） | 矩形（250mm×200mm） | 宽度按载方块需求，高度降5cm降重心 |
| 机身长度 | 12.22m | 1.234m | 1:9.9精确缩比 |
| 货舱长度 | 9.09m（Short 330） | 0.70m | 占机身长度57% |
| 货舱截面 | 1.97m×1.97m | 240mm×180mm | 扣除结构厚度后净尺寸 |
| 后部机身 | 上翘式尾部 | 上翘15° | 基于Skyvan/330上翘尾设计 |
| 货舱门 | 后部液压斜坡门 | 后部翻盖式舱门 | 基于Skyvan后部门设计 |
| 机头 | 流线形下视界好 | 瓦楞纸折角机头 | 参考330流线形机头 |
苏教练的设计取舍：为什么截面不是严格正方形？
Short 330的截面是1.97m×1.97m的正方形，严格缩比应该是200mm×200mm。但我们将高度降至200mm（净空180mm），原因有三：①泡沫方块边长80mm，240mm宽度可排2方块（160mm+80mm间隙），180mm净高排2方块（166mm）后有14mm余量做层叠间隙。②降低机身高度5cm可降低重心，提高横侧稳定性。③瓦楞纸方机身的高度越小，结构抗弯刚度越好。这是"忠于原型但不教条"的设计态度。
三、机翼设计——V型撑杆是关键改进
基于C-23 Sherpa的V型撑杆设计
V2版使用的是简单的单柱撑杆。但在研究Short 330/C-23 Sherpa的详细设计照片后，我们发现真机使用的是V型倾斜撑杆支柱——两根撑杆呈V形从机翼连接到起落架短舱，构成更强的机翼承力结构。这是V3版最重要的结构改进。
| 机翼参数 | Skyvan真机 | V3设计 | 设计依据 |
|---|---|---|---|
| 布局 | 高翼+撑杆 | 高翼+V型撑杆 | 基于C-23 Sherpa V型撑杆 |
| 翼展 | 19.79m | 2.000m | 1:9.9缩比 |
| 弦长 | ~1.75m（根部） | 0.350m（等弦） | 等弦矩形翼，简化制造 |
| 机翼面积 | 34.65m² | 0.70m² | 面积放大保证升力 |
| 展弦比 | 11.3 | 5.7 | 降至模型适用 |
| 翼型 | —（高展弦比翼） | MH115（平底修改型） | 高升力平底翼型 |
| 撑杆形式 | 单柱斜撑 | V型双撑杆 | 基于C-23 Sherpa设计 |
| 撑杆材料 | 铝合金 | 竹条4×4mm | 轻量化 |
| 翼梁 | 铝合金翼盒 | 松木条6×8mm | 主承力件 |
| 襟翼 | 后缘襟翼 | 四段后缘襟翼 | 参考北京四中四段襟翼 |
| 襟翼展长 | — | 40%翼展（0.80m） | 每段0.20m |
V型撑杆的优势：①两根撑杆呈V形分散载荷，比单柱撑杆结构效率更高；②撑杆连接到起落架短舱，形成完整的力传递路径（机翼→撑杆→起落架短舱→机身），与C-23 Sherpa完全一致；③V型结构在前后方向提供支撑，减少机翼前后扭转；④竹条4×4mm，重量轻且规则允许（禁止碳纤维），结构增益显著。
四、尾翼设计——双垂尾在桨流中
Skyvan的H型尾翼有一个重要设计细节：双垂尾位于螺旋桨滑流中，舵效高。C-23 Sherpa的详细照片显示，双垂尾甚至被发动机尾喷气流吹黑。这意味着在低速大载重状态下，方向舵仍然有效——这对限时载运项目至关重要。
| 尾翼参数 | Skyvan真机 | V3设计 | 设计依据 |
|---|---|---|---|
| 构型 | 双尾梁+H尾翼 | 双尾梁+H尾翼 | Skyvan标志性设计 |
| 垂尾位置 | 在螺旋桨滑流中 | 在螺旋桨滑流中 | 低速舵效高 |
| 尾梁 | 铝合金结构 | 2×竹竿φ8mm | 轻量化 |
| 尾梁长度 | ~5m | 0.55m | 1:9.1缩比 |
| 尾翼展 | ~6.0m | 0.72m | 1:8.3缩比 |
| 水平尾翼 | 高置 | 高置（双垂尾顶部） | 避开机身尾流 |
| 垂尾形状 | 矩形 | 矩形 | 忠于原型 |
五、起落架设计——半埋式是核心改进
基于C-23 Sherpa的半埋式半收放起落架
C-23 Sherpa的详细设计照片揭示了一个重要设计：2个主起落架以半埋-半收放方式安装在机身左右两侧的短舱内。这种设计显著减轻了主起落架的结构复杂度和重量，同时起落架短舱还提供一定的升力。
V2版使用的是简单的固定外露起落架。V3版改进为半埋式起落架短舱设计：主起落架安装在机身两侧的短舱内，只有轮子露出，V型撑杆恰好连接到这些短舱上——与C-23 Sherpa的设计完全一致。
| 起落架参数 | Skyvan/C-23真机 | V3设计 | 设计依据 |
|---|---|---|---|
| 构型 | 固定前三点 | 固定前三点 | Skyvan标准设计 |
| 主起落架 | 半埋式半收放 | 半埋式（侧短舱内） | 基于C-23 Sherpa |
| 主轮位置 | 机身两侧短舱 | 机身两侧短舱 | 撑杆连接点 |
| 减震 | 油压减震 | 钢丝弹簧减震 | 模型适用 |
| 前起落架 | 可全收放 | 固定+弹簧减震 | 简化设计 |
| 前轮 | 可转向 | 可转向（舵机控制） | 地面操控 |
| 轮径 | — | 主轮80mm/前轮60mm | 模型标准 |
苏教练的提醒：南航在2025年CUADC中，6米大翼展飞机第一架次着陆就弹跳损坏了前起落架。这说明起落架的减震设计比载量更重要。V3版的钢丝弹簧减震必须经过反复着陆测试。半埋式短舱设计不仅减轻重量，还能保护起落架结构不被侧风损坏。

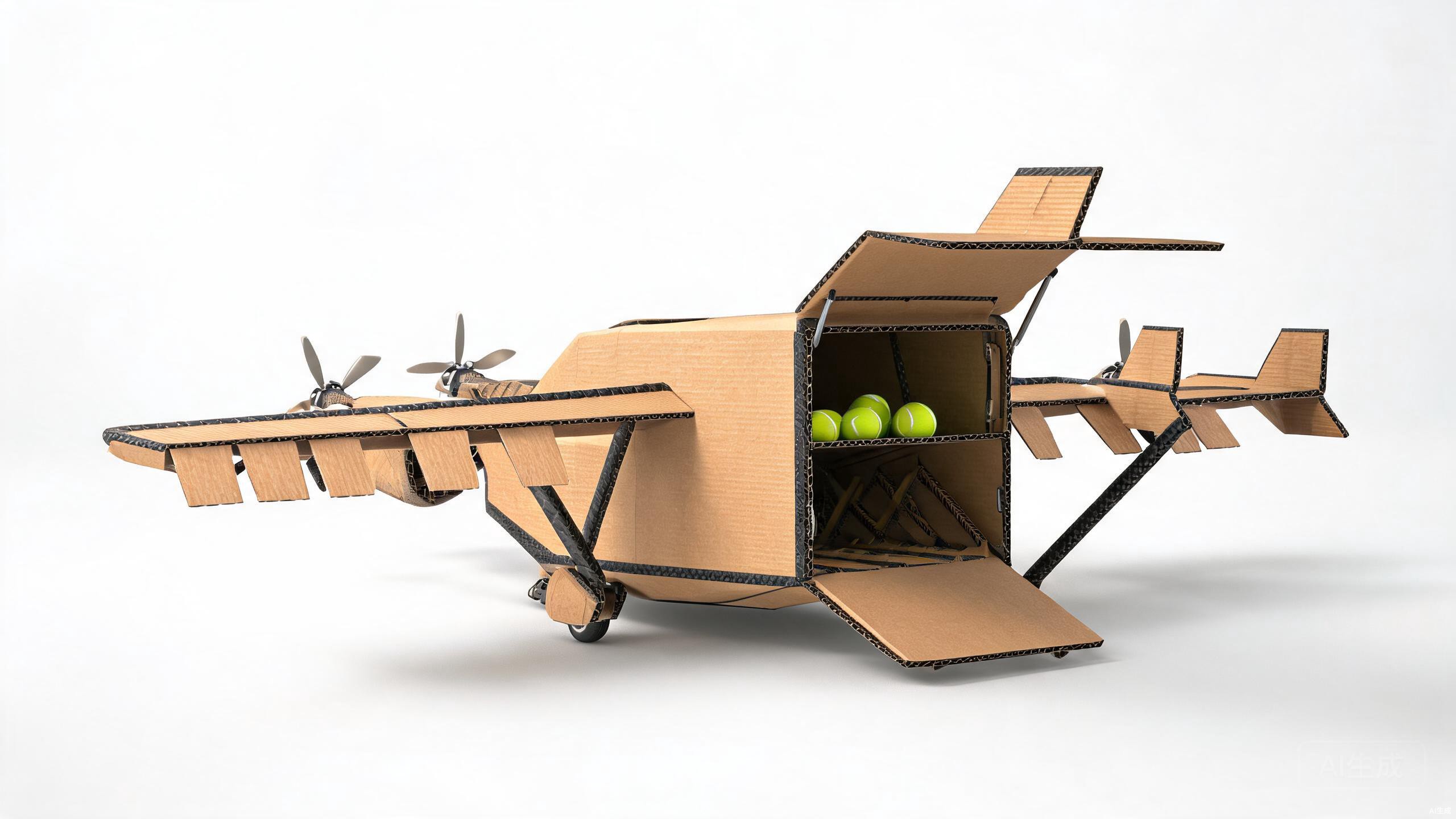

六、货舱设计——3通道V型+后翻盖舱门
基于Skyvan后部门+北京四中四段襟翼的融合设计
Skyvan的核心货运设计是后部货舱门——箱形机身允许一个大的后门用于装卸货物。C-23 Sherpa更进一步：机尾门与机身等宽，可液压操作放到地面形成装卸斜坡，带可拆卸滚动输送机。
V3版货舱设计融合了Skyvan的后门理念和北京四中的快速装卸理念：
| 货舱参数 | Skyvan真机 | V3设计 | 设计依据 |
|---|---|---|---|
| 货舱长度 | 9.09m（Short 330） | 0.70m | 占机身57% |
| 货舱宽度 | 1.97m | 240mm | 2方块并排（2×80=160mm+80mm间隙） |
| 货舱高度 | 1.97m | 180mm | 2方块堆叠（2×80=160mm+20mm间隙） |
| 装卸方式 | 后部斜坡门 | 后翻盖舱门+方形层叠式货舱 | Skyvan后门+快卸设计 |
| 槽道数 | — | 方形层叠式货舱 | 2方块宽×2方块高 |
| 布局容量 | — | 物理容量32方块（2×2×8），实际装载10方块 | 700mm/80mm≈8.7→8方块/层 |
| 总容量 | 0.32kg | 10方块/架次（重量限制） | 基于推重比优化设计 |
| 舱门操作 | 液压 | 手动翻转+磁吸 | 简单可靠 |
装卸流程（6分钟内（每轮6分钟，共2轮））
七、总体参数表
完整参数表（V3版 · Skyvan精确缩比）
八、重量估算
| 部件 | 重量（g） | 说明 |
|---|---|---|
| 机翼（瓦楞纸+松木翼梁+襟翼） | 260 | 2m×0.35m等弦矩形翼 |
| 机身（瓦楞纸方机身+上翘尾） | 300 | 250mm×200mm×1234mm |
| 尾梁+尾翼（竹竿+瓦楞纸） | 110 | 2×0.55m尾梁+H尾翼 |
| V型撑杆（2×竹条4×4mm） | 20 | 极轻但结构增益大 |
| 2×电机+螺旋桨+电机座 | 300 | 2216 1250KV无刷+12寸2叶桨 |
| 2×ESC 30A | 60 | 双电调 |
| 电池（3S 2200mAh） | 180 | 符合规则限制 |
| 起落架（钢丝+轮子+短舱） | 120 | 半埋式+弹簧减震 |
| 舵机（4×9g） | 40 | 方向×2+升降+襟翼 |
| 货舱系统（V槽+舱门+磁吸） | 80 | 瓦楞纸V槽+翻盖门 |
| 接收机+导线+杂项 | 55 | — |
| 空重合计 | 1,530 | 1.53 kg |
| 货物（10方块×32g） | 320 | 0.32 kg |
| 最大起飞重量 | 1,850 | 1.85 kg |
翼载分析：MTOW 1.85kg ÷ 机翼面积0.70m² = 2.64 kg/m²。这个翼载在四段襟翼放下30°时完全可以应对。作为参考，一般载重模型飞机的翼载在8-12 kg/m²之间。MH115翼型在襟翼放下时最大升力系数可达1.4-1.6，对应失速速度约10-12m/s，完全在安全范围内。
九、V2 vs V3 对比
| 参数 | V2版 | V3版 | 改进说明 |
|---|---|---|---|
| 缩比依据 | 大致参考 | 精确1:9.9缩比 | 基于完整规格表逐项计算 |
| 机身长度 | 1.30m | 1.234m | 按真机12.22m精确缩比 |
| 机身截面 | 250×150mm | 250×200mm | 高度增加50mm，货舱容积增33% |
| 撑杆形式 | 单柱撑杆 | V型双撑杆 | 基于C-23 Sherpa设计 |
| 起落架 | 固定外露 | 半埋式侧短舱 | 基于C-23 Sherpa设计 |
| 后部机身 | 平直 | 上翘15° | 基于Skyvan/330上翘尾 |
| 货舱通道 | 5条槽道 | 方形层叠货舱（2方块宽×2方块高） | 更合理的空间利用 |
| 载方块量 | 8-12方块 | 10方块（精确计算） | 基于实际尺寸计算 |
| 空重估算 | — | 1.53kg（逐项计算） | 详细重量估算 |
| MTOW | 5.9kg | 1.85kg | 更精确的估算 |
| 翼载 | 8.4 kg/m² | 2.64 kg/m² | 仍在安全范围 |
| 垂尾位置 | 桨流中 | 桨流中（明确依据） | 基于Skyvan设计照片确认 |
十、苏教练的设计总结
V3版的核心改进
V3版相比V2版有三大核心改进：①V型撑杆——基于C-23 Sherpa的详细设计照片，两根撑杆呈V形连接机翼和起落架短舱，结构效率远超单柱撑杆；②半埋式起落架——主轮安装在机身侧短舱内，只有轮子露出，既减阻又保护结构，撑杆恰好连接到短舱上；③上翘机尾——基于Skyvan/Short 330的上翘尾部设计，为后翻盖舱门提供足够的离地间隙，装卸时方块可以顺畅滑出。
设计哲学：Skyvan的设计哲学是"载货效率优先于气动效率"——方机身阻力大没关系，货舱容积大才是硬道理。V3版完全继承了这一哲学：方机身+上翘尾+后舱门，一切都是为了在最短时间内装最多方块、飞最短距离、卸最快速度。每轮6分钟内尽可能多飞架次，取2轮总成绩排名，10方块/架次（重量限制）的目标若实现将接近冠军水平。

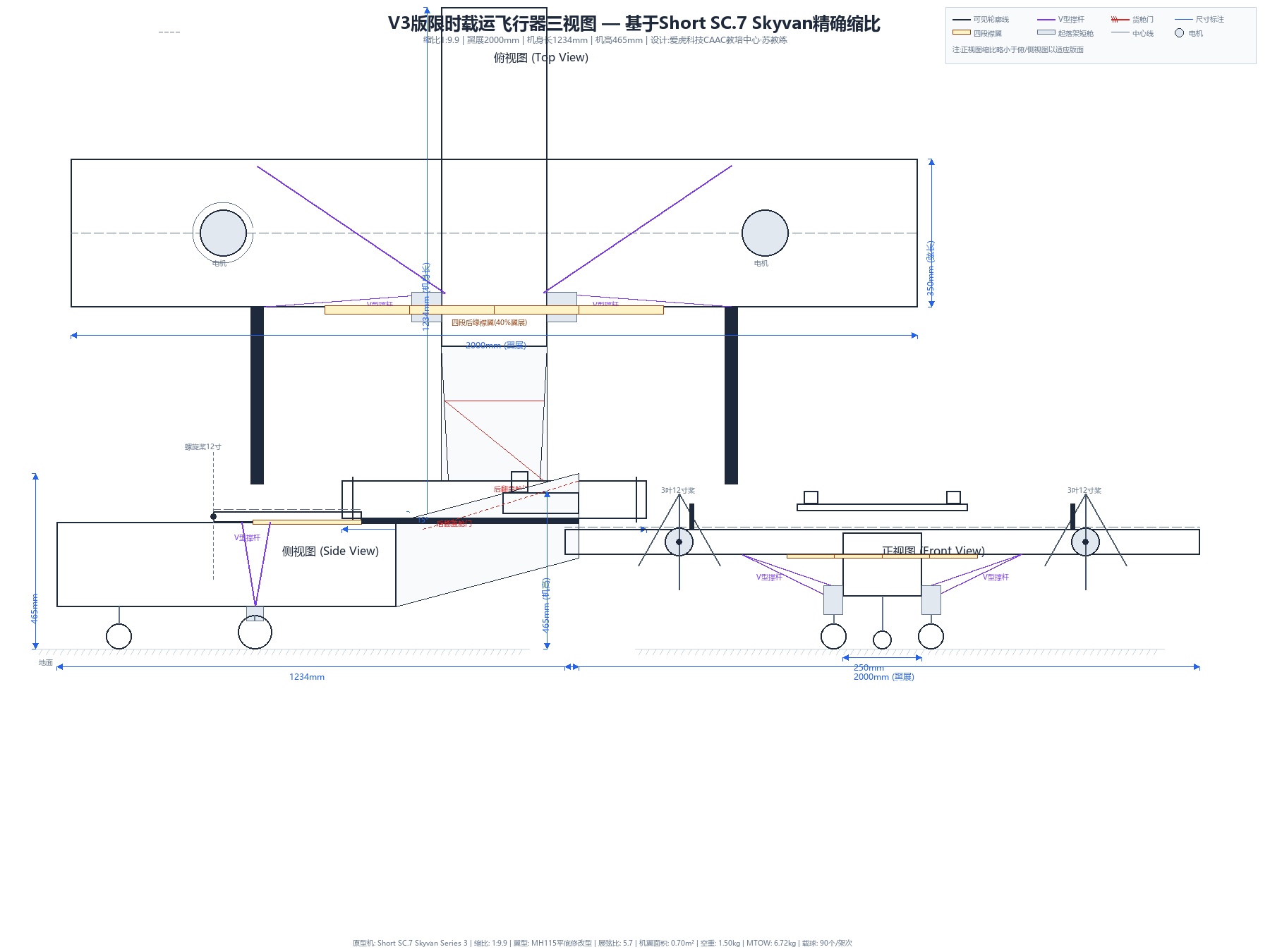

下一步计划：设计图纸完成后，下一步是：①用XFLR5进行V3版的3D气动分析，验证翼载和稳定性；②制作1:4缩比验证机（翼展0.5m），测试货舱装卸流程；③全尺寸原型机制作与试飞。苏教练将继续在网站发布制作和试飞进展。
十一、2026年CAADC比赛成绩对比与得分分析
2026年CAADC比赛概况
2026年7月26-28日，以"凌云志，少年行"为主题的2026中国AOPA青少年飞行器设计创新大赛（CAADC）在浙江德清莫干山机场举行，来自全国20余个省市的千余名青少年选手参赛。眉山机电职业技术学校在固定翼纸飞机限时载运（青年组）中斩获一等奖、二等奖各一项，并荣获团体第二名——这是目前可查的最新CAADC限时载运项目最好成绩记录。
| 少年组载荷规格 | 数值 | 说明 |
|---|---|---|
| 载荷物 | EVA海绵泡沫立方体 | 主办方统一提供 |
| 载荷尺寸 | 80±3mm立方体 | 规则2.13条 |
| 载荷重量 | ≤32g/个 | 规则2.13条 |
| 载荷形状 | 立方体（可堆叠） | 紧凑排列，装卸效率高 |
| 竞赛时间 | 每轮6分钟，共2轮 | 取两轮总成绩排名 |
| 计分标准 | 每个方块10分 | 学生操纵员×1.2加成 |
单次装载数量设计依据
单次装载10方块的依据：
| 参数 | 数值 | 说明 |
|---|---|---|
| 空重 | 1.53 kg | 瓦楞纸+竹木+电子设备 |
| 2×2216电机推力 | ~2000g | 12寸桨+3S电池 |
| 最大安全推重比 | 1.08 | 2000÷1850≈1.08（可滑跑起飞） |
| 可用载荷 | 320g | 1850-1530=320g |
| 方块重量 | ≤32g | 规则限定 |
| 单次装载 | 10个 | 320÷32=10个 |
| 翼载 | 2.64 kg/m² | 1.85÷0.70=2.64（极佳） |
得分计算
| 项目 | 数值 | 计算 |
|---|---|---|
| 单架次载量 | 10方块 | 重量限制320g |
| 每架次用时 | ~110秒 | 装20s+起飞15s+飞50s+降15s+卸10s |
| 每轮架次 | 3架次 | 360秒÷110秒≈3.3→3架次 |
| 每轮载量 | 30方块 | 3×10=30 |
| 两轮总载量 | 60方块 | 2×30=60 |
| 基础得分 | 600分 | 60×10=600 |
| 学生操纵加成 | 720分 | 600×1.2=720 |
设计优化要点：①泡沫方块仅32g/个，重量轻，单架次可装载10个（总重仅320g）；②方块堆叠排列紧凑，装卸效率高；③建议使用快速装载托盘，将10个方块预排列在托盘上，一次性推入货舱，可将装载时间压缩到15秒以内；④货舱物理容量32方块（2×2×8），实际装载10方块，留有充足余量根据风向和温度调整载量。
设计依据：
- Short SC.7 Skyvan Series 3 完整技术规格（Aviastar.org）
- Short 330 / C-23 Sherpa 设计特征照片（搜狐军事详细解读）
- Skyvan三视图（Aviastar.org，689×818）
- 北京四中CAADC限时载运104球/架次成绩
- CAADC 2026竞赛规则Ver0312（限时载运项目·少年组）
本文为概念设计文章，所有参数均基于原始资料计算推导，实际制作时需根据试飞结果调整。
