少年组限时载运飞机设计系列（二）：双箱装载系统——12+8分仓设计与重心配比

上单翼翼梁阻挡难题 ｜ 双箱垂直装载方案 ｜ 12前8后3:2重心配比 ｜ 轻量化箱体设计

一、问题根源：上单翼的翼梁困局

在少年组限时载运项目中，飞机必须在6分钟内完成尽可能多的载运架次。每趟最多装载20块EVA泡沫方块（80±3mm立方体，单块≤32g），这对装载速度提出了极高要求。

然而，上单翼布局有一个长期困扰设计师的问题：翼梁横穿机身中央，正好挡住载荷装载通道。如果用单个大箱子从顶部装入，翼梁会将装载空间一分为二，箱子无法垂直通过。这正是许多队伍在赛场上浪费时间的原因——助手需要绕过翼梁，逐个塞入方块，效率极低。

下单翼布局虽然不存在这个问题，但上单翼在载重飞行中具有更好的固有稳定性，对操纵员的技术要求更低，在少年组比赛中优势明显。因此，保留上单翼，解决翼梁阻挡问题，才是正确的设计方向。

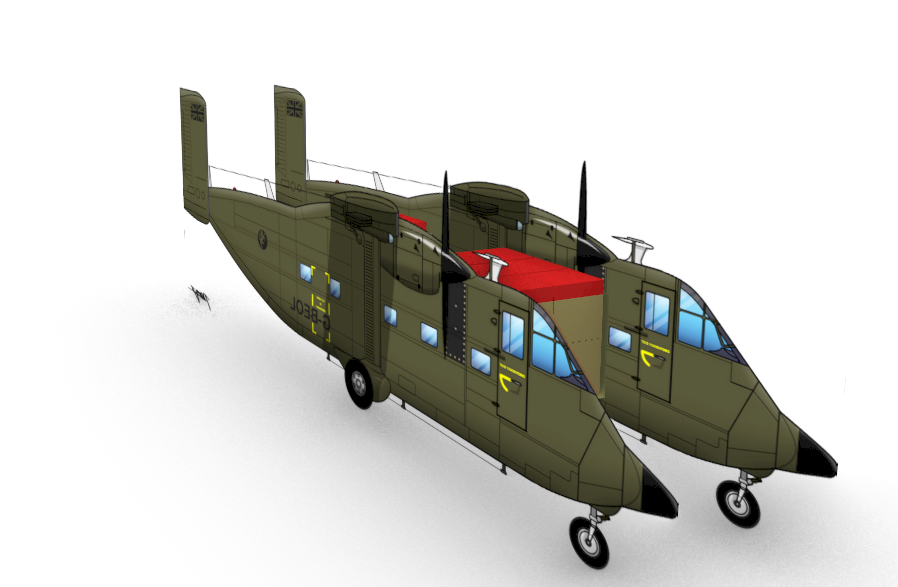

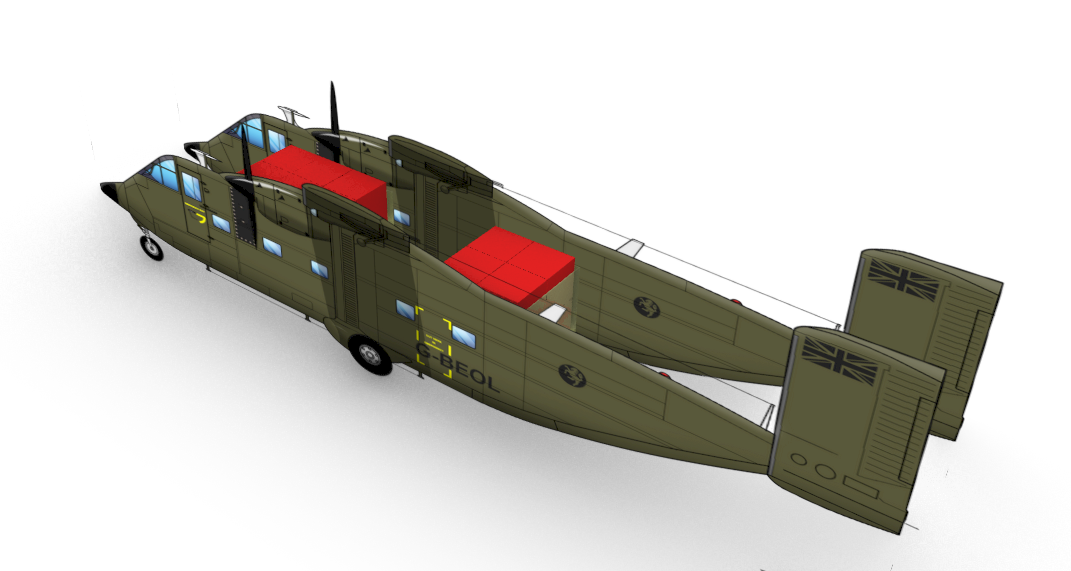

实际上，军用运输机早就面对过同样的问题。上图展示了经典运输机的内部载荷布局：机身内部空间被翼梁自然分为前后两段，载荷分别安置在翼梁前后两侧的舱段中（红色区域）。这一思路完全可以借鉴到我们的模型飞机上。

二、核心方案：双箱分仓，垂直装载

解决方案的核心思路是：化整为零，分箱装载。将20块方块分成两个独立箱体，分别从翼梁前后两侧垂直装入机身。

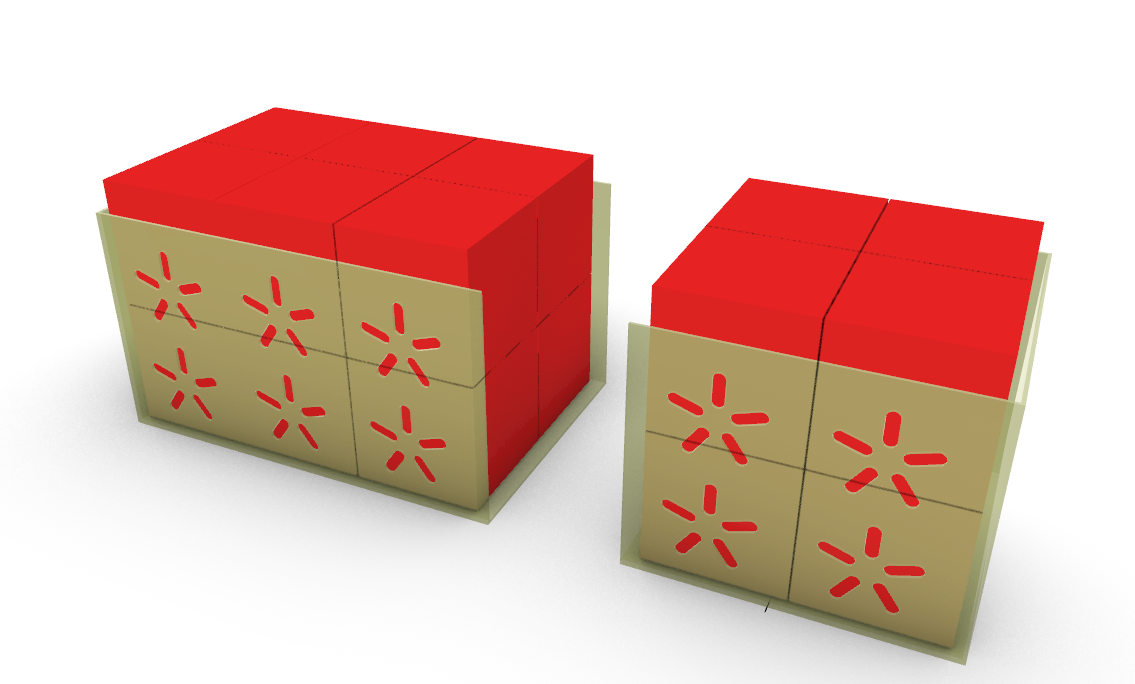

前箱较大（3列×2行×2层=12块），安置在翼梁前方空间；后箱较小（2列×2行×2层=8块），安置在翼梁后方空间。两个箱子分别从机身顶部开口垂直插入，完全避开了翼梁的阻挡。

三、3:2重心配比的设计逻辑

为什么是12前8后，而不是10+10均分？这涉及飞机重心平衡的核心问题。

载重飞行与空机飞行有两个本质区别：第一，总重量增加约640g（20块方块），翼载荷显著增大；第二，载荷必须压在飞机重心位置，否则会改变俯仰平衡，导致飞机无法正常飞行。比赛规则2.13条明确要求："载荷的分布和固定方式不能显著改变飞行中飞行器的重心"。

在上单翼布局中，翼梁位于机身中段偏前（通常在重心位置附近）。翼梁前方机身空间较长，后方较短。如果前后均分各10块，前箱会延伸到机头附近，重心可能前移。12+8的配比实际上让更多重量集中在重心附近的前箱，后箱作为配平，使得整体载荷的合成重心落在飞机原重心位置上。

四、箱体轻量化设计原则

箱子是装载工具，不是飞行器的一部分——装载完成后必须从飞机中取出，不能留在舱内。因此，箱子的重量不影响飞行，但影响装载效率：箱子越轻，助手操作越快。

比赛规则5.7条明确允许"利用自制的工具加快装载效率"，对工具的材料没有限制。以下是几种轻量化箱体材料对比：

箱体设计的核心原则是"内壁光滑、结构够硬、重量够轻"。内壁光滑确保箱子能无阻力地从机身中抽出；结构够硬确保方块在插入过程中不会变形卡住；重量够轻确保助手能快速操作。

五、装载操作流程

以下是使用双箱系统完成一次装载的完整流程，设计目标：两名助手配合，10秒内完成装载。

六、卸载操作与循环效率

卸载同样需要速度。飞机降落后，助手打开舱盖，用同一个空箱反向操作：将箱子对准装载口插入，方块推入箱中，整箱取出，倒入赛场标识有"卸载箱"的塑料箱中供裁判计数。

规则7.5条规定："卸载过程中，掉落地面的载运物，组员可以捡拾后放入'卸载箱'内，同样可以累积入载运物分数内。"这意味着即使卸载时方块掉落，只要捡起放入卸载箱，仍然有效。但注意规则7.14条："有效载荷的卸载必须在装卸区内完成"，卸载动作不能超出装卸区范围。

6分钟比赛时间内，每趟循环包括：装载（约10秒）+ 滑跑起飞 + 航线飞行 + 降落滑跑 + 卸载（约8秒）。假设每趟飞行约40秒，一个完整循环约60秒，6分钟可完成约6趟。按每趟20块计算，理论最高成绩为6×20×10=1200分（操纵员为参赛选手时乘以1.2倍系数，即1440分）。

七、载荷仓内部设计要点

箱子取出后，方块是松散状态堆叠在载荷仓内。飞行中飞机俯仰倾斜，方块可能前后滑动，导致重心偏移（违反规则2.13条），甚至从舱口洒落（规则7.5条判定运载无效）。

解决方案：在载荷仓内部用瓦楞纸板制作分仓隔板，将前舱和后舱各分隔为与箱子尺寸匹配的格子。方块落入后，被隔板约束在固定位置，不会滑动。隔板与载荷仓一体制作，使用瓦楞纸板材料，完全符合规则2.12条的材料要求。

八、箱体释放机构的选择

箱体底部需要一种释放机构，在箱子插入机身就位后，打开底部让方块落入载荷仓。以下是几种可选方案：

每种方案各有优劣，设计师需根据箱体材料、机身结构和装载口尺寸选择最适合的方案。核心评估标准是：可靠性（不卡住）、速度（1-2秒完成释放）、彻底性（不留任何部件在舱内）。

九、训练要点

双箱装载系统的效率取决于团队配合的熟练程度。训练时应重点练习以下环节：

1. 预装训练：在比赛等候区，两名助手分别将12块和8块方块快速装入前箱和后箱。目标时间：5秒内完成两个箱子的预装。

2. 同步插入训练：两名助手各持一箱，同时对准前后装载口垂直插入。要求动作同步、一次到位，不卡顿。

3. 释放与抽箱训练：触发释放机构后，两人同时向上抽出空箱。要求干净利落，不带走方块。

4. 卸载训练：降落后开舱，用空箱反向装入方块取出，倒入卸载箱。要求8秒内完成卸载。

5. 全流程计时训练：从飞机静止到重新起飞，完整循环计时。目标：装载10秒+卸载8秒=18秒地面时间。

十、总结

双箱装载系统是解决上单翼翼梁阻挡问题的实用方案。其核心优势在于：

• 避障：双箱分别从翼梁前后装入，完全避开翼梁阻挡
• 快速：预装箱+垂直插入+一次释放，10秒内完成20块装载
• 重心可控：12:8配比确保载荷重心与飞机重心重合
• 合规：箱子是装载工具（规则5.7允许），取出后舱内仅剩瓦楞纸板隔板和EVA方块
• 箱体完全取出，不留任何异物在舱内，避免规则7.8的零部件掉落风险

箱体的具体尺寸、材料和释放机构由设计师根据飞机实际情况确定。本文提供的是设计框架和规则合规要点，实际制作中需要反复测试和优化。
