引言：7张图，翼型分析全部完成
上一课我们用单雷诺数Re=210000跑完了NACA 4412翼型分析，3分钟出报告。这一课，我们把分析结果生成的7张图逐张解读，从中读出5个关键设计决策。然后，翼型分析就全部完成了——下一步进入3D机翼分析。
这7张图分为两类：4条核心曲线（直接用于设计决策）和3条辅助曲线（用于深入分析）。
一、7张图总览
| 图序 | 图表类型 | 重要性 | 核心结论 |
|---|---|---|---|
| 第1张 | Cl-Cd 极曲线 | 核心 | 评估整体升阻效率 |
| 第2张 | Cl vs α 升力曲线 | 核心 | 确定失速迎角和巡航迎角 |
| 第3张 | Cm vs α 力矩曲线 | 核心 | 判断稳定性、尾翼设计依据 |
| 第4张 | Cl vs Xtr top 转捩点 | 辅助 | 边界层转捩分析 |
| 第5张 | Hinge Fy vs α 铰链力 | 辅助 | 操纵面铰链载荷 |
| 第6张 | Cd vs α 阻力曲线 | 核心 | 阻力随迎角变化规律 |
| 第7张 | Cl/Cd vs α 升阻比 | 核心 | 确定最佳巡航迎角 |
XFLR5默认只显示5个图表，第6张（Cd vs α）和第7张（Cl/Cd vs α）需要通过右键图表 → Current Graph → Define Graph Setting，修改Variables选项卡中的Y轴变量来调出。改完点OK后，必须按R键刷新才能看到变化。
二、第1张：Cl-Cd 极曲线
极曲线是翼型分析的"名片"，横轴是阻力系数Cd，纵轴是升力系数Cl。单雷诺数分析的好处是曲线只有1条绿色线，比12条线叠在一起清晰得多。
关键信息
- 最大Cl约1.4（曲线最高点）
- 失速区域：曲线顶端开始变平，Cl=1.3~1.4
- 最佳效率点：曲线最靠左的点（最小Cd对应的Cl），约Cl=0.3~0.5
当前工况点（Alpha=15°）
| 参数 | 数值 | 说明 |
|---|---|---|
| Cl | 1.39367 | 接近最大升力 |
| Cd | 0.06673 | 阻力较大（已失速） |
| Cl/Cd | 约20.9 | 失速状态，效率低 |

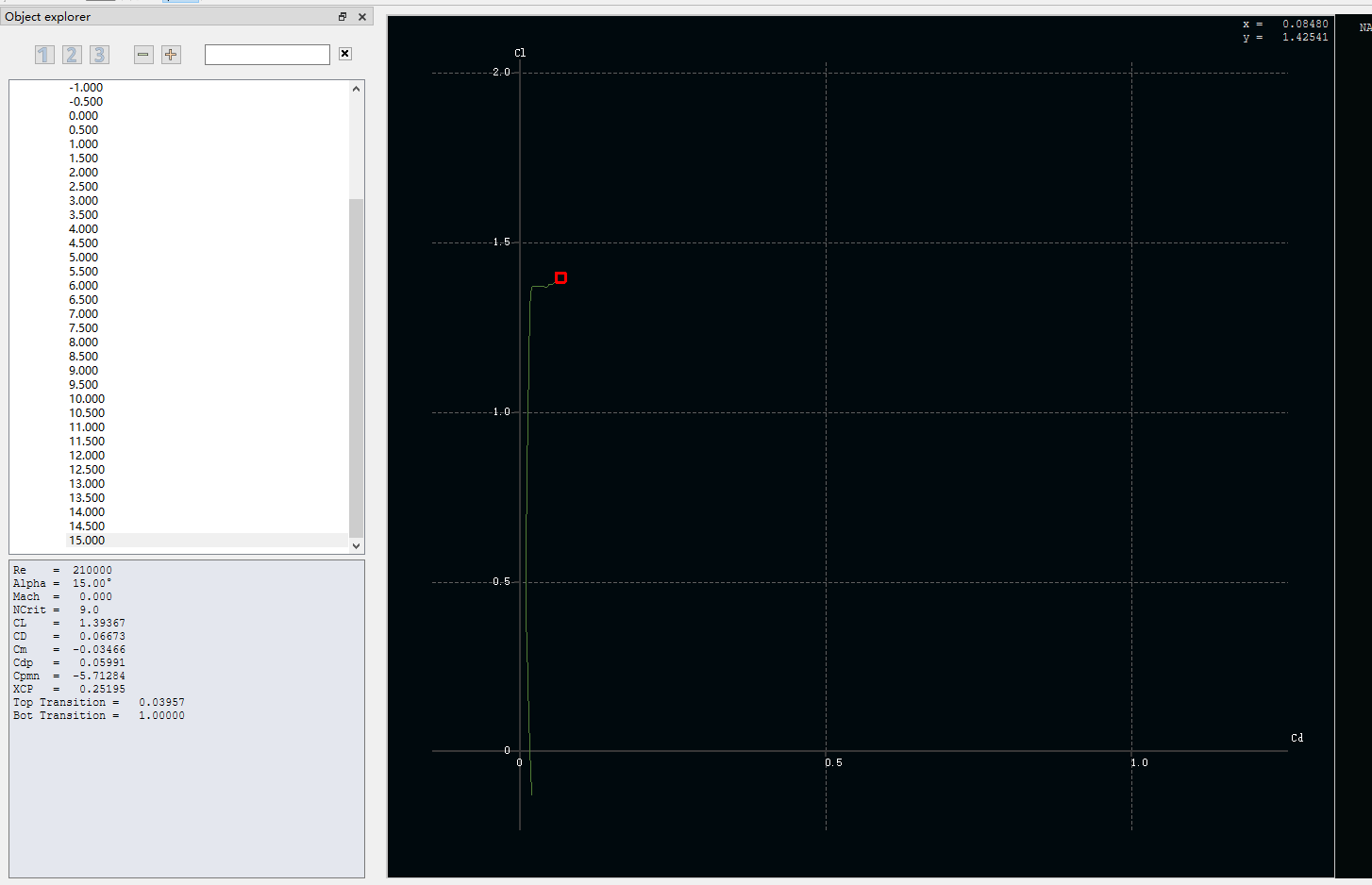

图1：Cl-Cd极曲线（Graph 2），横轴Cd阻力系数0~1.0，纵轴Cl升力系数0~2.0。红色标记点为Alpha=15°工况，Cl=1.39367，Cd=0.06673。曲线左侧最靠前的点即为最小阻力点
三、第2张：Cl vs α 升力曲线（最核心！）
这是最重要的曲线——升力系数随迎角的变化。横轴是迎角α（-5°到15°），纵轴是升力系数Cl（0到1.4）。
曲线三段特征
| 阶段 | 迎角范围 | 曲线表现 | 物理意义 |
|---|---|---|---|
| 线性段 | -5° ~ 8° | 近似直线，斜率约0.1/度 | 气流附着，升力线性增长 |
| 过渡段 | 8° ~ 12° | 斜率减小，曲线弯曲 | 气流开始分离 |
| 失速段 | 12° ~ 15° | 曲线变平，Cl接近最大 | 深度失速 |
关键数据
| 参数 | 数值 | 设计意义 |
|---|---|---|
| 0°时Cl | 约0.4 | 正弯度翼型，0度也有升力 |
| 升力斜率 | 约0.1/度 | 每增1度迎角，Cl增0.1 |
| 失速迎角 | 约12-14° | 超过后升力不再增长 |
| 最大Cl | 约1.39 | 翼型最大升力系数 |
对1公斤飞机的意义：巡航需要Cl约0.7，对应迎角约4度，失速迎角12度，安全余量8度。NACA 4412完全满足要求。最大升力 = 1.39 × 0.25 × 1.225 × 15² ÷ 2 ≈ 4.9kg，远大于1kg重量。

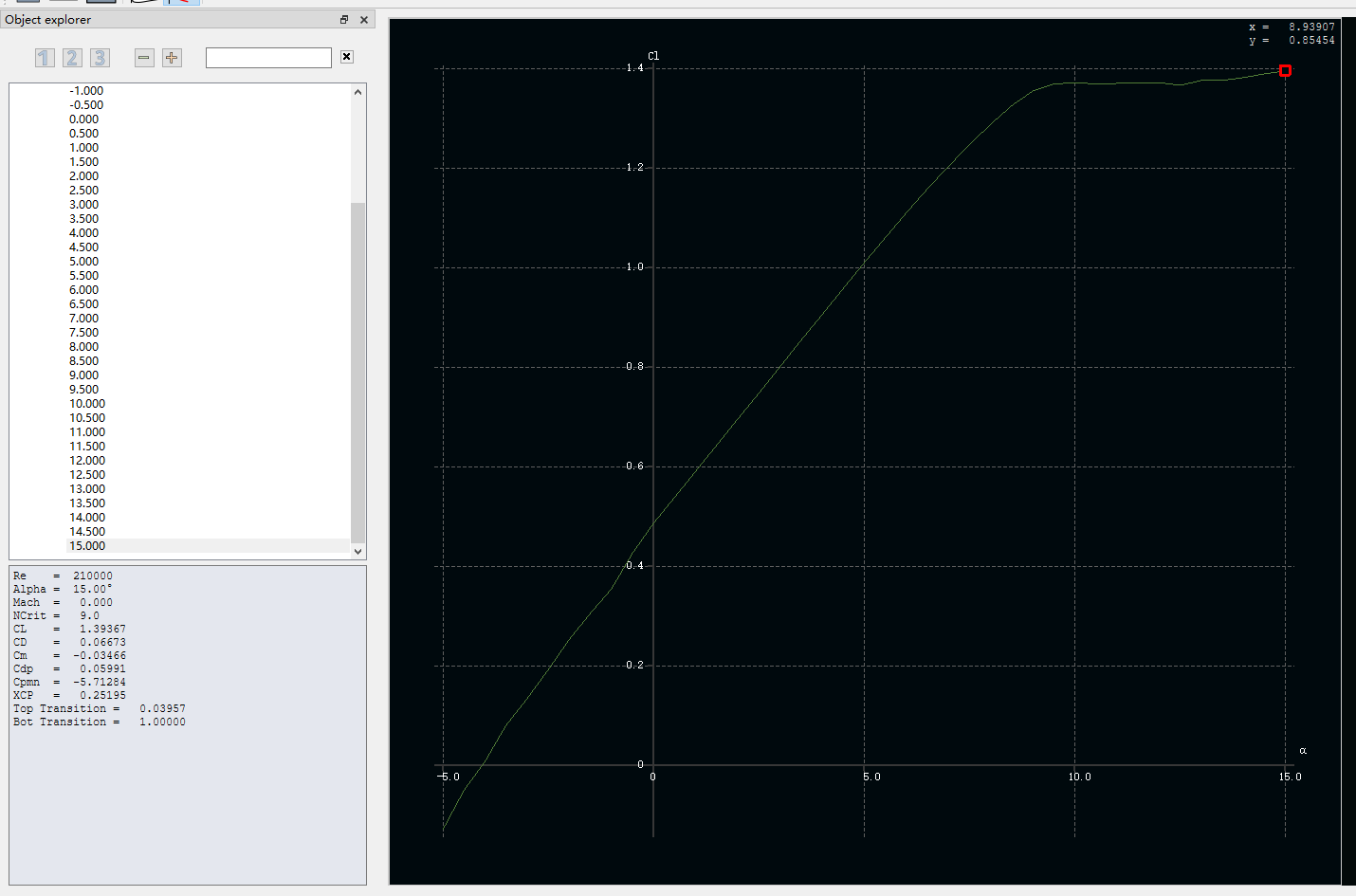

图2：Cl vs α升力曲线（Graph 1），横轴迎角α(-5°~15°)，纵轴Cl(0~1.4)。曲线在-5°~8°为线性段，8°~12°斜率减小开始过渡，12°以上变平进入失速。0°时Cl约0.4，证实正弯度翼型特性
四、第3张：Cm vs α 力矩曲线
力矩曲线横轴是迎角，纵轴是俯仰力矩系数Cm（全为负值）。
| 参数 | 数值 | 设计意义 |
|---|---|---|
| Cm0（0°时） | 约-0.09 | 负值，有低头力矩，需要尾翼配平 |
| 线性段斜率 | 接近0 | 翼型自身几乎中性稳定 |
| 失速后Cm | 温和变负 | 自动低头恢复，安全教练机特性 |
设计结论：Cm0约-0.09意味着NACA 4412有弯度翼型天然产生低头力矩，必须有水平尾翼产生抬头力矩来平衡。但Cm0绝对值不大，常规尾翼设计即可配平。失速时Cm温和变化（不急剧变负），这对教练机是安全特性。

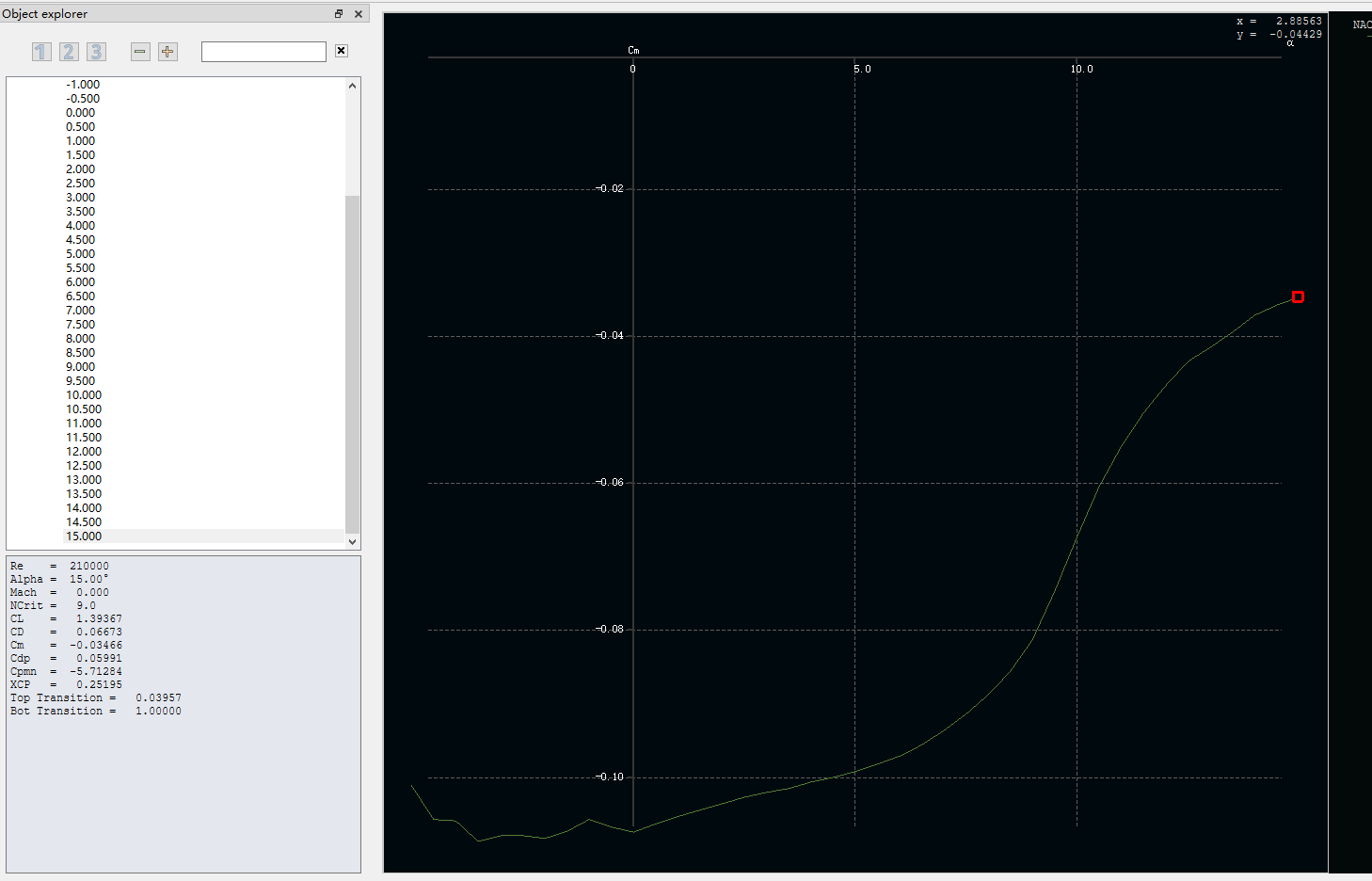

图3：Cm vs Cl力矩曲线，横轴Cl(0~11.4)，纵轴Cm(-0.10~-0.02)。Cm全为负值，0°时Cm0约-0.09，表示翼型有低头力矩。曲线斜率接近0说明翼型自身中性稳定，需要水平尾翼配平
五、第4张和第5张：辅助曲线
第4张：Cl vs Xtr top（转捩点分析）
横轴是上表面转捩点位置（0~1.0弦长），纵轴是Cl。当前工况点转捩点在弦长3.4%处，非常靠前，说明15度大迎角下气流几乎在前缘就转捩为湍流。这是辅助分析图，不直接用于设计决策。

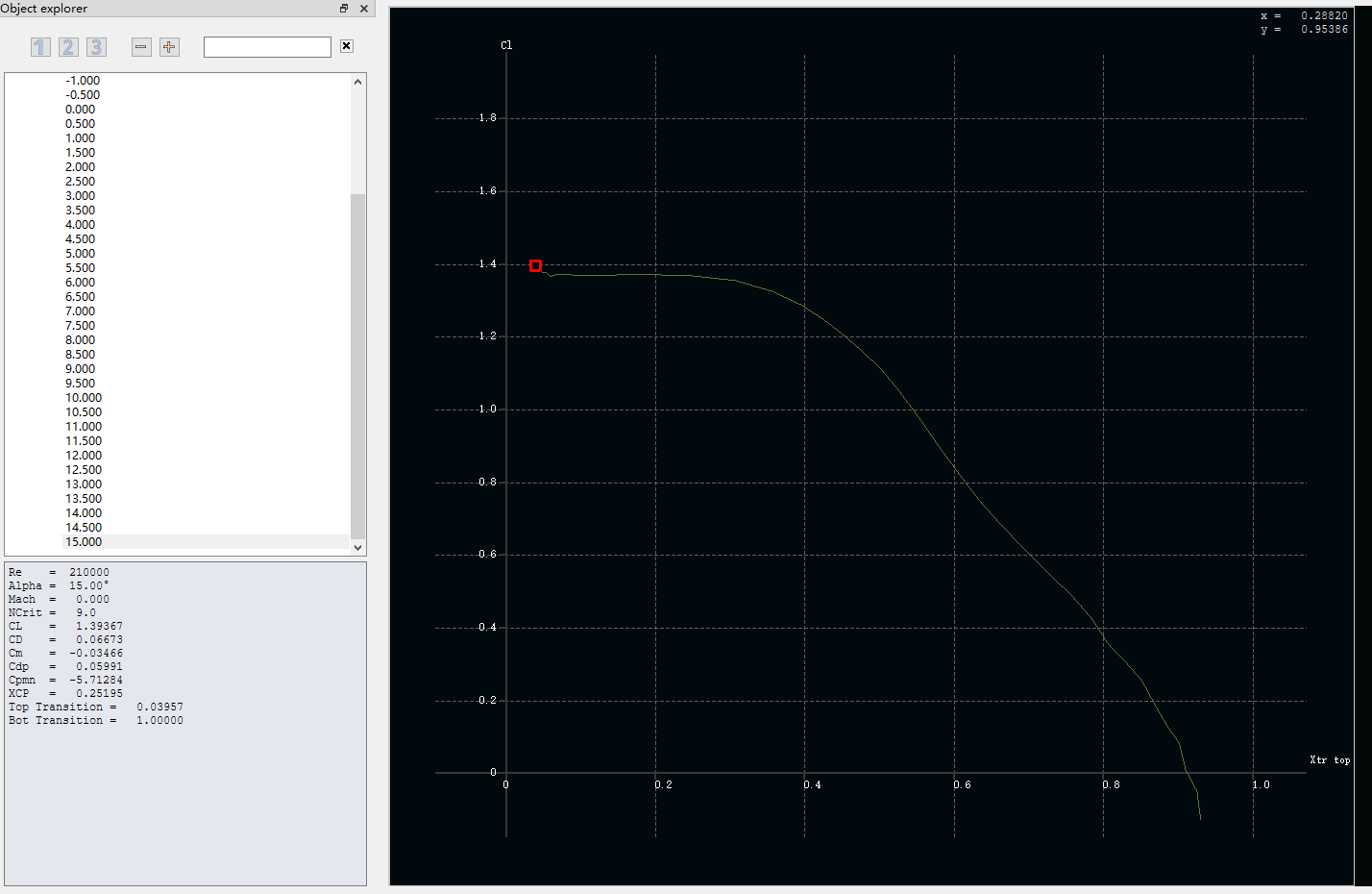

图4：Cl vs Xtr top转捩点分析，横轴上表面转捩点位置(0~1.0弦长)，纵轴Cl(0~1.8)。红色标记点在Xtr top=0.034处，说明15°大迎角下气流在3.4%弦长处就转捩为湍流
第5张：Hinge Fy vs α（铰链力分析）
这是襟翼/操纵面铰链力分析图，用于评估作用在操纵面铰链上的气动载荷。当前分析没有设置襟翼偏角，正常飞行迎角下铰链力接近0，舵机选型不是问题。这条曲线在操纵面设计阶段才有参考价值。

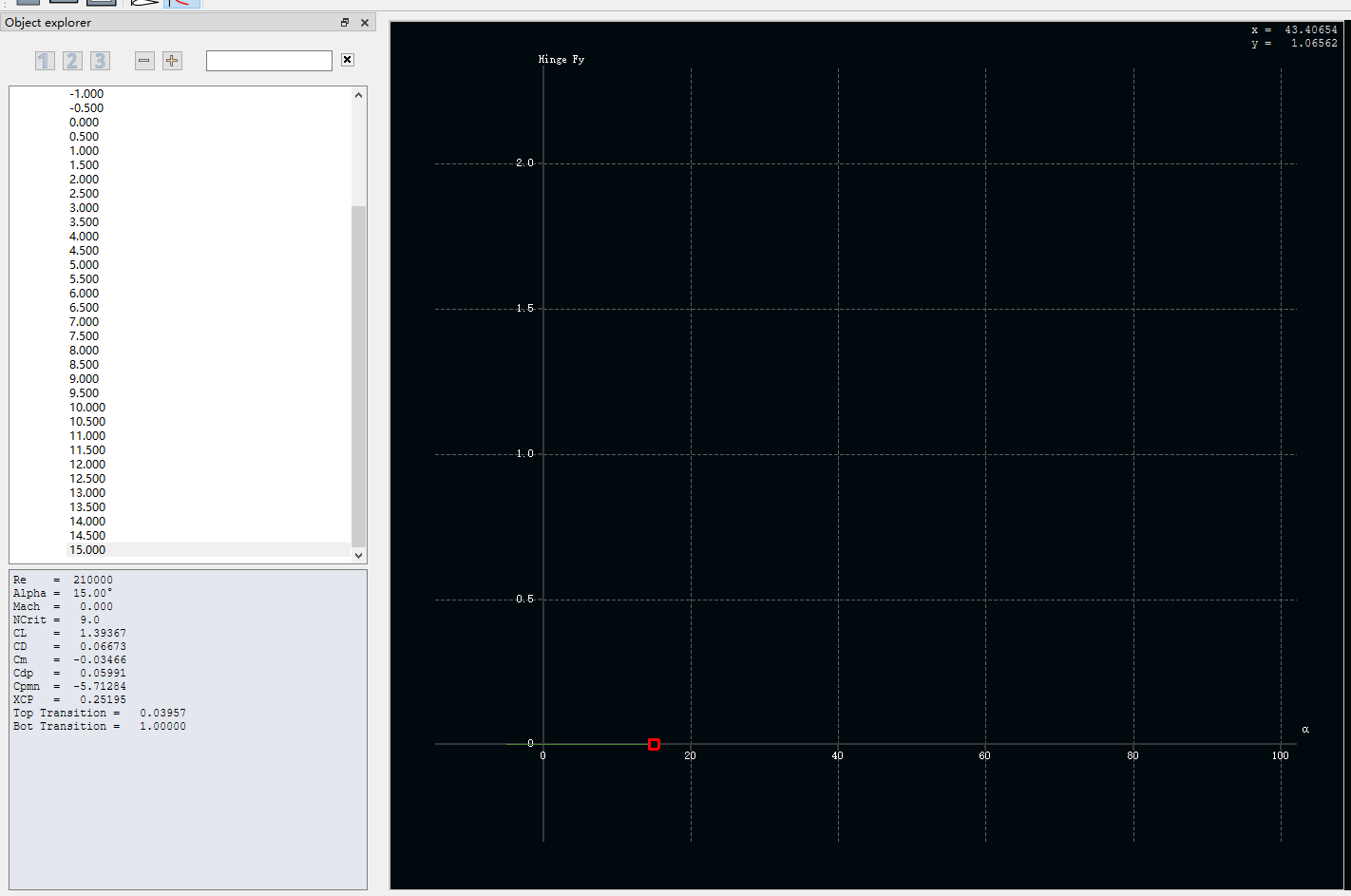

图5：Hinge Fy vs α铰链力分析，横轴迎角α，纵轴铰链力系数。当前只有一个数据点在α=15°处，铰链力接近0。此图用于操纵面设计阶段，目前无襟翼偏角，参考价值有限
六、第6张：Cd vs α 阻力曲线
这条曲线需要通过Graph Settings调出来。横轴是迎角α（-5°到15°），纵轴是阻力系数Cd（0到0.07）。曲线呈U型/抛物线。
| 区域 | 迎角范围 | Cd表现 | 物理意义 |
|---|---|---|---|
| 最小阻力区 | -2° ~ 4° | Cd约0.009-0.015 | 最优工况，摩擦阻力为主 |
| 缓增区 | 4° ~ 10° | Cd缓慢上升 | 压差阻力开始增加 |
| 急增区 | 10° ~ 15° | Cd急升至0.067 | 流动分离，失速前兆 |
关键数据
- 最小Cd：约0.009-0.010，在α≈0°附近
- 巡航Cd（α=4°）：约0.015，阻力 = 0.015 × 0.25 × 1.225 × 15² ÷ 2 ≈ 0.52N
- 失速Cd（α=15°）：0.06673，阻力暴增7倍
- 阻力发散迎角：约10°，超过后阻力急剧上升
图6：Cd vs α阻力曲线，横轴迎角α(-5°~15°)，纵轴Cd(0~0.07)。曲线呈U型，0°~4°附近Cd最小约0.011（阻力斗区），10°以上阻力急升至0.067，对应流动分离
七、第7张：Cl/Cd vs α 升阻比曲线
这是最后一条也是最关键的设计依据曲线。横轴是迎角α（-5°到15°），纵轴是升阻比Cl/Cd（0到75）。曲线呈单峰形状，先升后降。
| 区域 | 迎角范围 | Cl/Cd表现 | 物理意义 |
|---|---|---|---|
| 上升区 | -5° ~ 6° | 从低值快速上升 | 升力增长快于阻力 |
| 峰值区 | 6° ~ 7° | 达到最大约70-75 | 最佳巡航效率 |
| 缓降区 | 7° ~ 12° | 缓慢下降 | 阻力开始增大 |
| 急降区 | 12° ~ 15° | 急降至约20 | 失速，效率暴跌 |
最关键的发现：最佳巡航迎角是6-7度，不是之前根据升力曲线选的4度！4度巡航时Cl/Cd约55，6-7度巡航时Cl/Cd约75，效率提升36%。如果追求最大航程，应该在6-7度巡航。

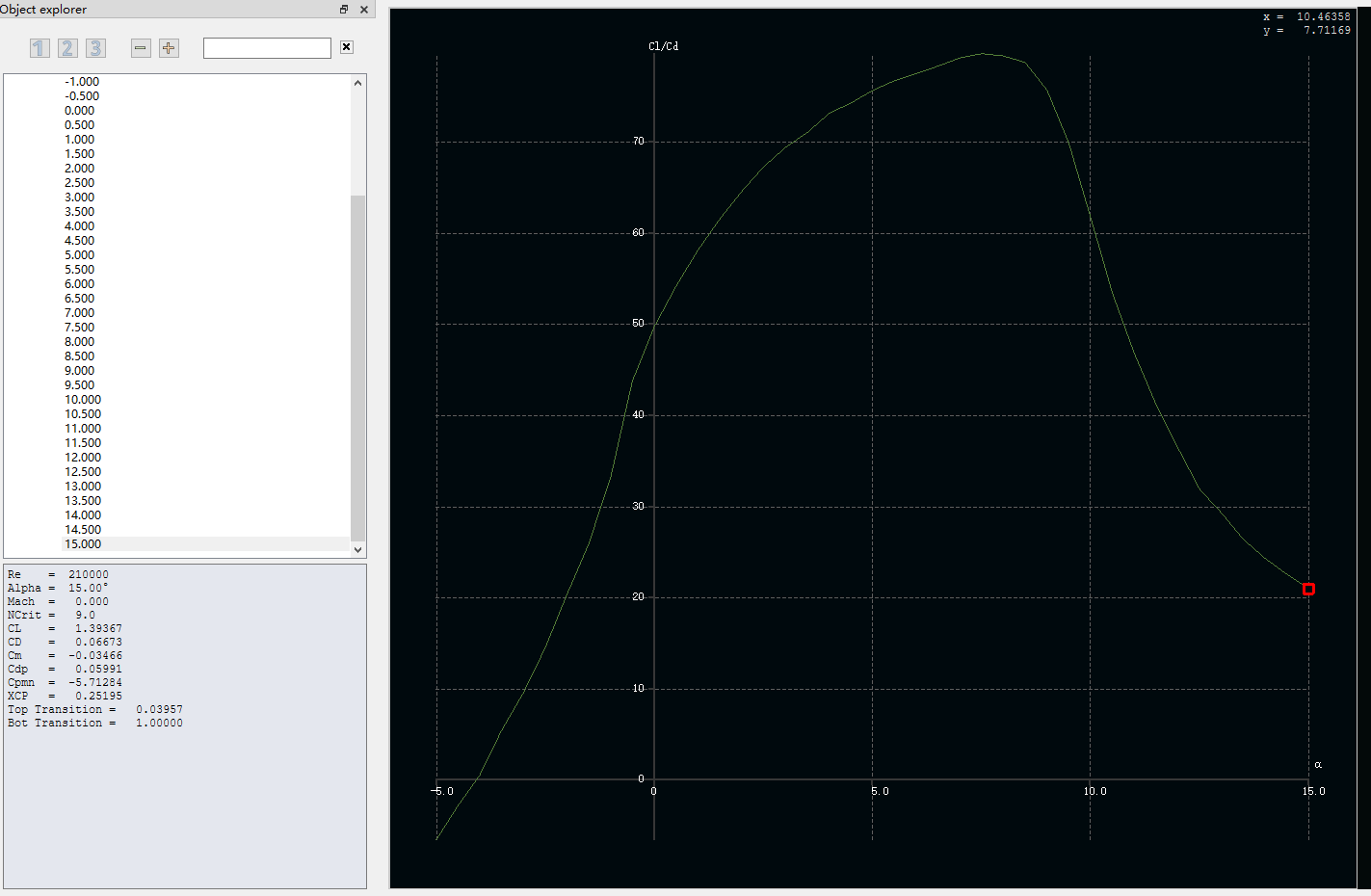

图7：Cl/Cd vs α升阻比曲线，横轴迎角α(-5°~15°)，纵轴Cl/Cd(0~75)。曲线呈单峰形状，6°~7°达到峰值约75（最佳巡航效率），12°以上急降至约20（失速）。这是确定巡航迎角最关键的曲线
八、5个关键设计决策
7张图分析完毕，从中读出5个关键设计决策：
| 决策 | 数据来源 | 结论 |
|---|---|---|
| 1. 巡航迎角 | Cl/Cd vs α + Cl vs α | 4-7度（4度保守，6-7度最高效） |
| 2. 失速迎角 | Cl vs α | 12度，安全余量5-8度 |
| 3. 尾翼设计 | Cm vs α | Cm0≈-0.09，需要水平尾翼配平 |
| 4. 升力余量 | Cl vs α | Clmax≈1.39，最大升力4.9kg >> 1kg |
| 5. 翼型适用性 | 全部曲线 | NACA 4412完全适合1公斤教练机 |
翼型分析总结
NACA 4412在Re=210000下：巡航迎角4-7度，失速迎角12度，最大升力系数1.39（对应4.9kg升力），最小阻力系数0.009，最大升阻比75。Cm0=-0.09需要尾翼配平，失速特性温和。翼型分析全部完成，结论：完全适合1公斤教练机。
九、如何调出隐藏的曲线
XFLR5默认显示5个图表，其中只有3条是核心曲线。另外2条核心曲线（Cd vs α 和 Cl/Cd vs α）需要手动调出：
我试过了，改了以后，点确定，图没有变化。
这是XFLR5的一个交互特性——修改完变量点OK后，图表不会自动刷新，需要手动触发重绘。
正确的操作步骤
- 按数字键1，切到Graph 1单独大图显示
- 在黑色图表区域上点右键
- 右键菜单选 Current Graph → Define Graph Setting（注意不是All Graph Settings）
- 在Variables选项卡中，Y轴选要显示的变量（如Cd或Cl/Cd），X轴选α
- 点OK
- 按R键刷新——这一步最关键！
关键发现：Graph Settings改完点OK后，必须按R键强制刷新，图表才会按新变量重绘。这是XFLR5的已知交互特性，不是软件bug。另外，要用右键菜单的"Current Graph → Define Graph Setting"来改单个图表变量，不要用"All Graph Settings"（那个只改通用显示属性，不改变量）。
十、下一步：从2D翼型到3D机翼
翼型分析完成了，但这只是第一步。翼型是2D截面，告诉我们的是"如果机翼无限长，性能会怎样"。真实机翼有翼展、有翼尖，气流会从翼尖绕过去产生诱导阻力。3D机翼分析就是算这个。
3D机翼分析能得到什么
| 数据 | 意义 |
|---|---|
| 3D升力曲线 | 考虑翼尖效应后的实际升力（Clmax会比2D低） |
| 诱导阻力 | 翼尖涡流产生的额外阻力 |
| 升力沿展向分布 | 看升力在翼展方向怎么分布 |
| 下洗角 | 翼尖涡流导致的气流下偏 |
| 奥斯瓦尔德效率因子 | 翼型效率到机翼效率的折减 |
需要定义的机翼参数
| 参数 | 数值 | 说明 |
|---|---|---|
| 翼展 | 1.6米 | 左右翼尖之间距离 |
| 弦长 | 0.156米 | 翼型前后缘距离 |
| 翼面积 | 0.25㎡ | 翼展×弦长（梯形翼等效） |
| 展弦比 | 10.24 | 翼展²÷翼面积 |
| 翼型 | NACA 4412 | 刚分析完的翼型 |
重要预期：3D机翼的Clmax会比翼型低（约1.1-1.2 vs 翼型的1.39），阻力会比翼型高（多了诱导阻力），但整体性能仍然足够1公斤飞机使用。展弦比10.24属于中等偏大展弦比，诱导阻力相对较小，适合滑翔型教练机。
十一、学习小结
从第五课第一次打开XFLR5，到第十一课翼型分析全部完成，我们经历了：
- 第五课：认识XFLR5界面，生成第一个NACA 4412翼型
- 第六课：理解为什么从翼型开始分析
- 第七课：XFLR5 v6.62实操，生成翼型并启动分析
- 第八课：分析跑完能得到什么——5个设计决策和4条曲线
- 第九课：12组雷诺数的曲线怎么看
- 第十课：只跑1组雷诺数，3分钟出精准报告
- 第十一课（本课）：7张图逐张解读，翼型分析全部完成
翼型分析阶段告一段落。下一课开始，我们进入3D机翼定义和分析——把2D翼型数据变成真实机翼的气动特性。这才是航模设计中最接近真实飞行的部分。
