引言：从2段到3段，机翼设计升级
昨天第十二课我们用2段翼定义了梯形机翼——翼根到翼尖直接从180mm收缩到130mm。今天苏教练重新做了一遍，升级成3段式机翼：内半段保持等弦长平直，外半段梯形收缩，翼尖加3度上反角。这个设计更接近真实航模的机翼布局。
一、为什么要3段式？
2段式机翼从翼根到翼尖直接锥形收缩，虽然简单，但有两个问题：
- 翼根区域弦长持续减小：实际上航模的机身附近机翼通常是等弦长的，因为结构需要、制造方便
- 上反角不好加：2段式只有一个折点，上反角只能从翼根开始，不真实
3段式机翼更接近真实航模：
- 内半段（0-0.4m）：等弦长180mm，平直，连接机身，结构简单
- 外半段（0.4-0.8m）：从180mm收缩到130mm，梯形，减小翼尖涡
- 上反角折点在中间：从0.4m处开始上翘3度，更符合传统航模布局
二、Plane Editor：先建飞机再建机翼
在XFLR5 v6.62中，3D机翼不能单独创建，必须先通过 Plane → Define a New Plane 创建一架飞机，然后在飞机里定义主翼（Main Wing）、水平尾翼（Elevator）和垂直尾翼（Fin）。

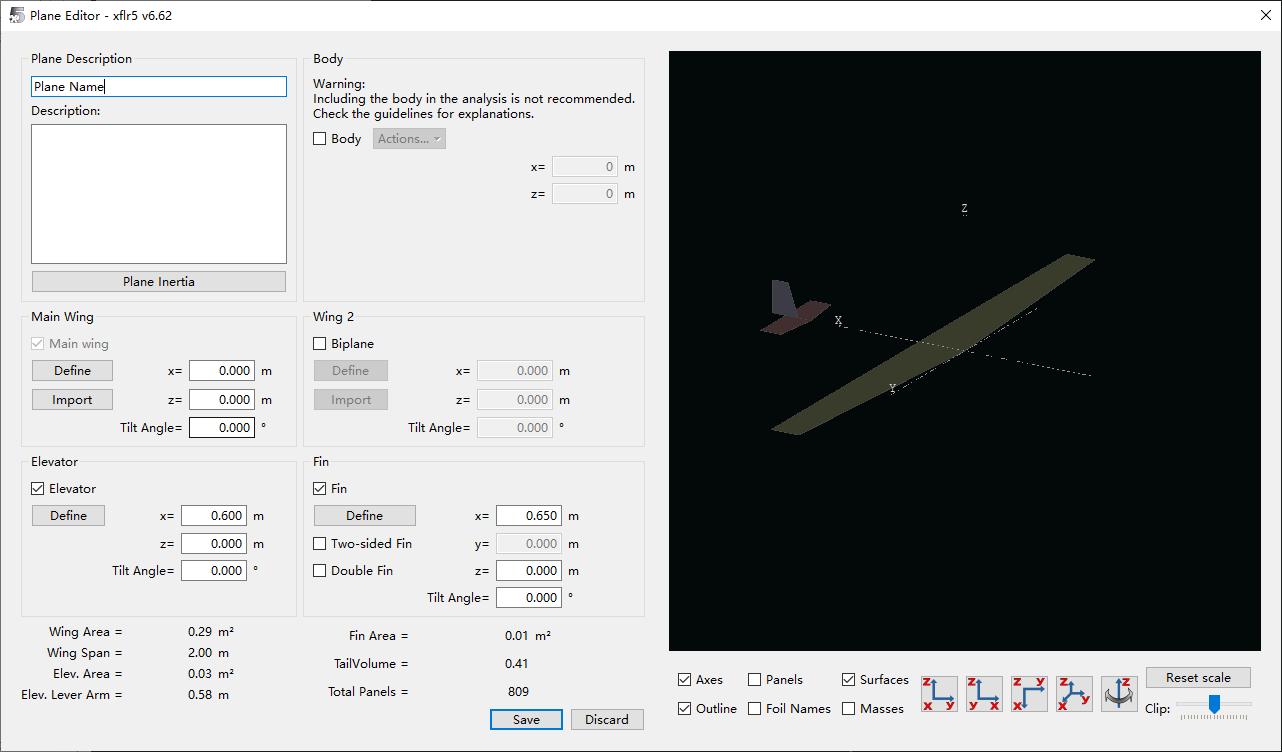

图1：Plane Editor（飞机定义）界面——Main Wing、Elevator、Fin三个部件，先定义主翼
在Plane Editor界面中，找到 Main Wing 区域，点旁边的 Define 按钮，进入机翼编辑界面（Wing Edition）。
三、3段翼参数定义
机翼编辑界面是一个表格，每行代表一个翼段（Section）。我们定义3个翼段：
| 翼段 | y (m) | chord (m) | offset (m) | dihedral (°) | twist (°) | foil |
|---|---|---|---|---|---|---|
| Section 1（翼根） | 0.000 | 0.180 | 0.000 | 0.0 | 0.00 | NACA 4412 |
| Section 2（中间） | 0.400 | 0.180 | 0.000 | 3.0 | 0.00 | NACA 4412 |
| Section 3（翼尖） | 0.800 | 0.130 | 0.000 | 0.0 | 0.00 | NACA 4412 |

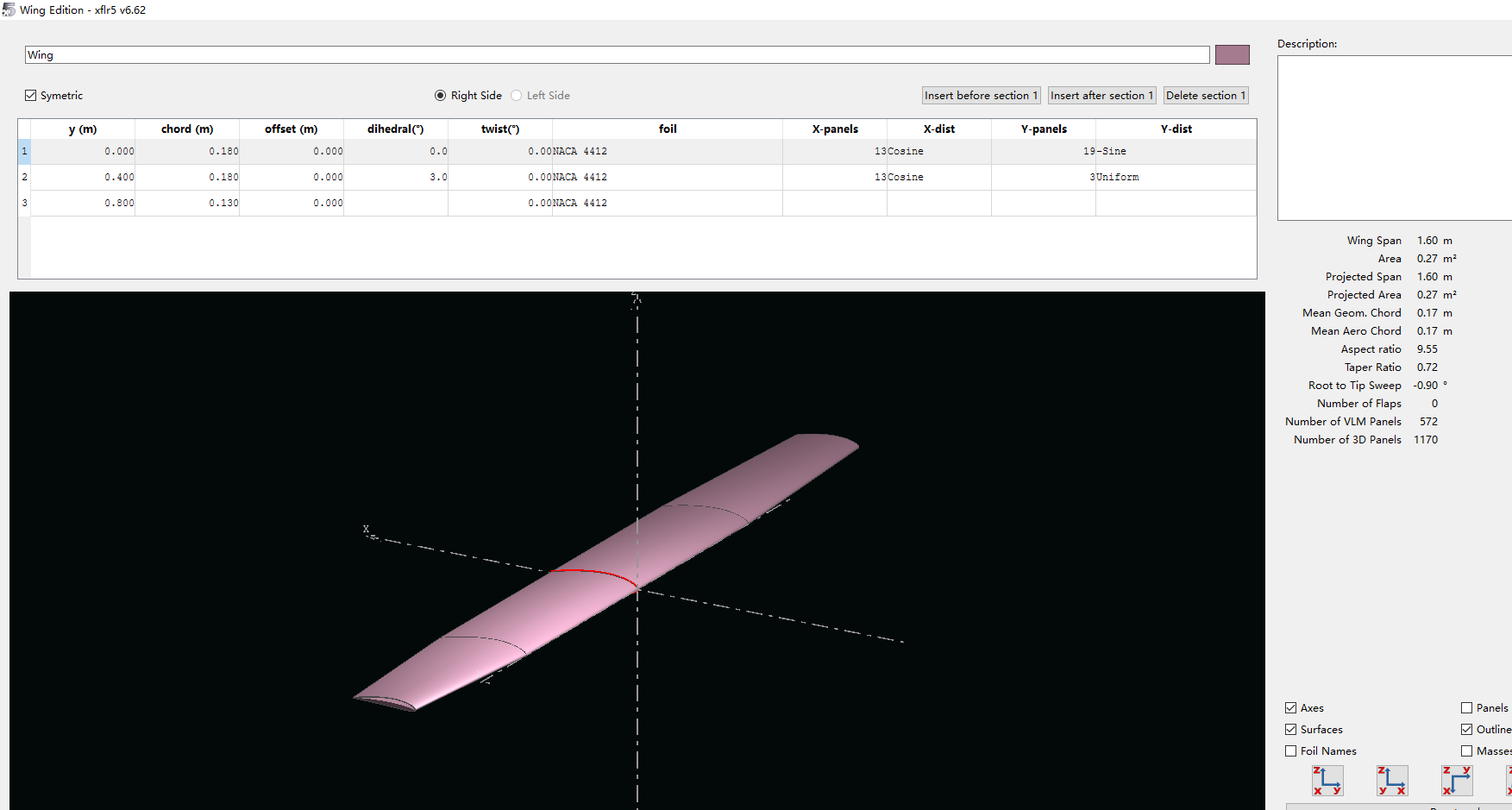

图2：3段式机翼定义完成——内半段等弦长平直，外半段梯形收缩，翼尖上翘3度
参数详解
- y位置：翼段沿翼展方向的位置。y=0是机身中心线（翼根），y=0.4是半翼展中点，y=0.8是翼尖（半翼展0.8m，总翼展1.6m）
- chord（弦长）：Section 1和2都是180mm（等弦长段），Section 3是130mm（梯形收缩）
- offset（偏移）：三段都是0，前缘完全平直，无后掠
- dihedral（上反角）：Section 2填3.0度——这个数据控制从该段到翼尖之间的上反角度
- twist（扭转）：三段都是0，无几何扭转
- foil（翼型）：三段都选NACA 4412
关于dihedral填在哪一行：在XFLR5中，dihedral填在某一行，控制的是从该行到下一行之间的上反角度。填在Section 2（y=0.4m），就是从中间到翼尖这一段上翘3度。如果填在Section 3（翼尖），软件不产生效果——这是实际操作中试出来的。
四、上反角的作用
上反角给飞机提供横侧稳定性——当飞机受到扰动倾斜时，下沉一侧的机翼有效迎角增大、升力增大，抬起一侧的机翼有效迎角减小、升力减小，产生恢复力矩让飞机回正。
| 上反角 | 效果 | 适用 |
|---|---|---|
| 0° | 无横侧恢复力，飞机容易滚转 | 特技飞机 |
| 2-3° | 适中，恢复力温和 | 教练机（我们的选择） |
| 5°+ | 恢复力强，但阻力大、操控迟钝 | 滑翔机 |
3度对教练机来说是合理的选择——既提供足够的横侧稳定性，又不会让飞机反应迟钝。
五、前缘后掠的取舍
现在翼尖的前缘是平直的，我想让翼尖的前缘也往后掠。
要让前缘后掠，调Section 3的offset列。offset>0前缘向后移，形成后掠。但低速航模一般不需要后掠——后掠是超音速飞机为了延迟激波才用的。我们的航模速度才20m/s，远不到音速，后掠对气动性能没什么帮助，反而增加结构复杂度。
如果只是为了外观好看，加一点点后掠没问题。但如果是为了性能，建议保持offset=0，直前缘最简单可靠。
这个翼尖后掠，听你的，保持整条机翼前缘平直。
对，直前缘最简单，对低速航模也最合理。三段的offset都保持0.000，前缘完全平直。

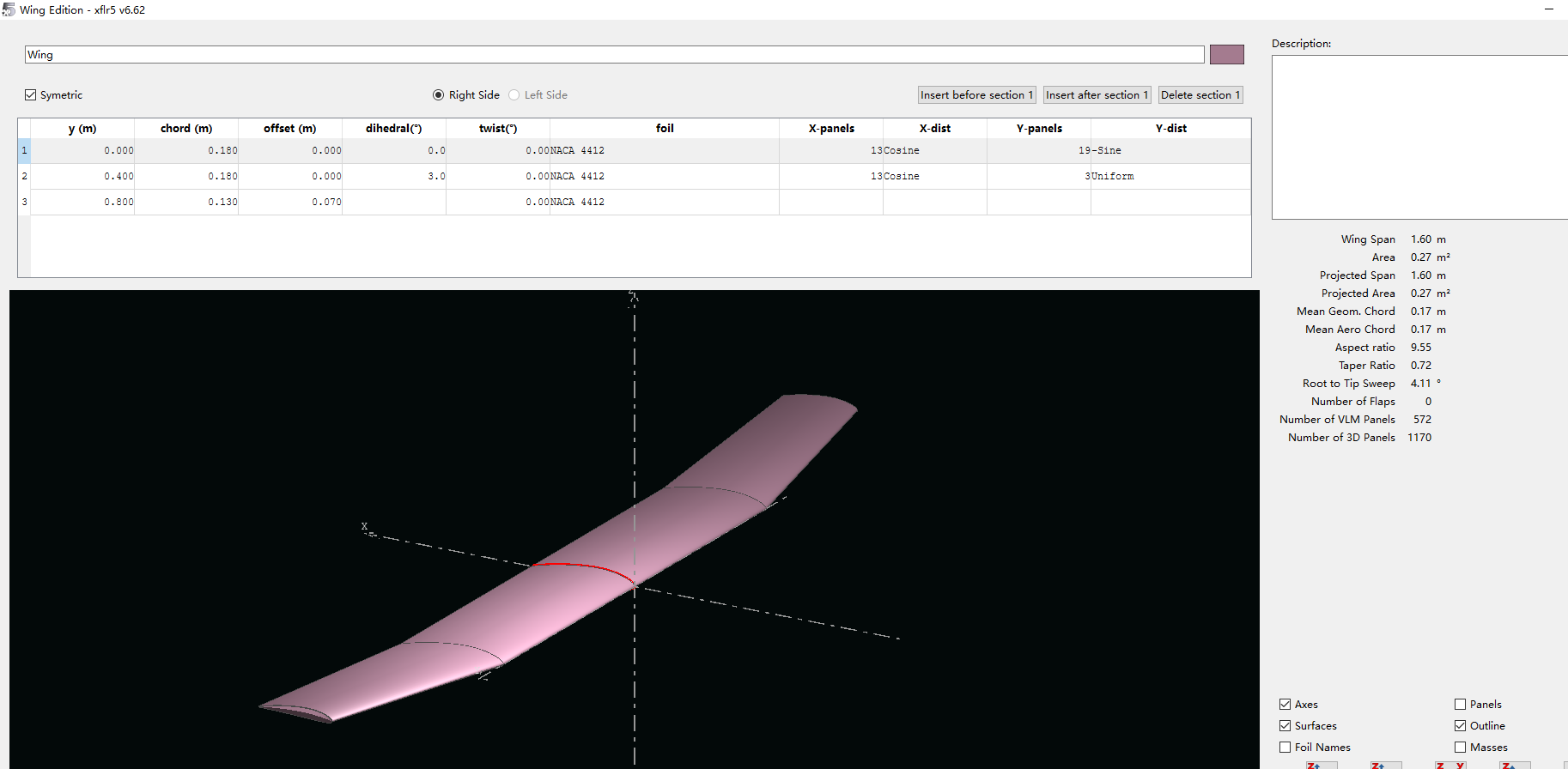

图3：对比测试——当Section 3的offset=0.070时，翼尖前缘后移70mm，产生4.11°后掠。最终决定保持offset=0，前缘平直
六、XFLR5自动计算的机翼参数
填完参数后，界面右侧自动显示机翼的几何特性：
| 参数 | 数值 | 含义 |
|---|---|---|
| Wing Span | 1.60 m | 翼展 |
| Area | 0.27 m² | 翼面积 |
| Mean Geom. Chord | 0.17 m | 平均几何弦长 |
| Mean Aero Chord | 0.17 m | 平均气动弦长（MAC） |
| Aspect Ratio | 9.55 | 展弦比 |
| Taper Ratio | 0.72 | 锥比（翼尖弦长÷翼根弦长） |
| Root to Tip Sweep | -0.90° | 前缘后掠角（接近0） |
| VLM Panels | 572 | VLM网格面板数 |
和2段式的对比
| 参数 | 2段式（昨天） | 3段式（今天） | 变化 |
|---|---|---|---|
| Wing Span | 1.60 m | 1.60 m | 不变 |
| Area | 0.25 m² | 0.27 m² | +8%（内段更宽） |
| Aspect Ratio | 10.32 | 9.55 | -7%（面积增大） |
| Taper Ratio | 0.72 | 0.72 | 不变 |
| 上反角 | 0° | 3°（外段） | 增加了横侧稳定性 |
翼面积从0.25变到0.27：3段式内半段全宽0.18m（之前2段式从翼根就开始收缩），所以面积稍大。0.27㎡对应的翼载荷约37 g/dm²，比设计目标40 g/dm²略低，对教练机是好事——飞机更轻、更低速、更安全。
七、翼型数据的问题
我存盘以后，再次打开，但翼型数据，还是填不进去，我记得，昨天，没出现这事。
这是XFLR5的常见情况——Wing模块需要引用Foil模块里已存在的翼型。昨天翼型还在内存里，今天重新打开软件，翼型列表可能没加载。需要先回到File → Direct Foil Design，确认NACA 4412在列表里。如果没有，用Foil → Naca Foils → 输入4412重新生成。
最终三个翼段的foil列都成功选上了NACA 4412，机翼定义完成。
八、总结
第十三课核心要点
3段式机翼：内半段（0-0.4m）等弦长180mm平直，外半段（0.4-0.8m）从180mm梯形收缩到130mm，翼尖3度上反角。翼展1.6m，翼面积0.27㎡，展弦比9.55，锥比0.72。前缘完全平直（无后掠），三段都用NACA 4412翼型。dihedral填在Section 2控制外段上反，这是实际操作中试出来的。下一步：保存飞机定义，运行LLT 3D气动分析。
