少年组限时载运飞机设计系列（三）：比例优化——从2000/1200到2000/1600的进化

机长翼展比0.80 ｜ 运输机进化形态 ｜ 尾力臂与稳定性 ｜ 载荷舱布局优化

一、为什么要调整比例

在系列文章的第二篇中，我们确定了双箱装载系统（前箱12块、后箱8块）的基本方案。但当把这个方案落实到飞机总体设计时，最初的比例数据出现了问题。

初版设计参数为翼展2000mm、机长1200mm。机长/翼展比仅为0.60，这个比例在视觉上就让人感到不协调——机身太短，翅膀太长，像一只翅膀上挂了个盒子。但问题不仅仅是视觉上的，更涉及飞行安全的根本。

固定翼运输机的外形，是百年航空实践不断进化的结果。每一个比例关系背后都有气动和结构的原因。违反这些进化法则，飞机要么飞不稳，要么飞不好，要么根本飞不起来。

二、0.60的比例为什么不对

机长/翼展比0.60意味着这架飞机的形态更接近滑翔机或高空长航时无人机，而不是运输机。这带来三个严重问题：

问题一：尾力臂不足，纵向稳定性差

尾力臂是指机翼气动中心到尾翼气动中心的距离。机长1200mm时，机翼大约在机身40%位置，尾力臂仅约500mm。尾力臂短，尾翼产生的俯仰力矩就小，必须用更大的尾翼面积来补偿。大尾翼增加阻力和重量，形成恶性循环。

更危险的是，在载重飞行中，飞机的翼载荷增大，飞行速度提高，如果尾力臂不足，飞机在俯仰方向上的阻尼不够，容易出现俯仰振荡（PIO），操纵员很难稳住飞机姿态。这在比赛场上是致命的——每一次振荡都可能导致掉高度或偏离航线。

问题二：载荷舱空间被挤压

1200mm机身减去机头段（电机+电池+设备，约300mm）和尾段（约300mm），载荷仓可用长度仅约600mm。前箱（12块，深约240mm）+ 翼梁区（约100mm）+ 后箱（8块，深约160mm）= 500mm，刚好塞下但没有任何余量。这意味着重心调节空间几乎为零，方块数量稍有变化就无法配平。

问题三：不符合运输机的进化形态

我们每天面对飞机，对"一架正常飞机应该长什么样"有根深蒂固的认知。这种认知不是主观偏好，而是对无数飞行实践总结的本能判断。运输机的进化形态是"足够长的机身+适度大的机翼"，因为运输机的核心任务是装货和飞稳，而不是飞快或飞远。

从表中可以清楚看到，初版设计的0.60远低于任何真实运输机，而优化后的0.80与运-12完全一致，落在运输机的正常进化区间内。

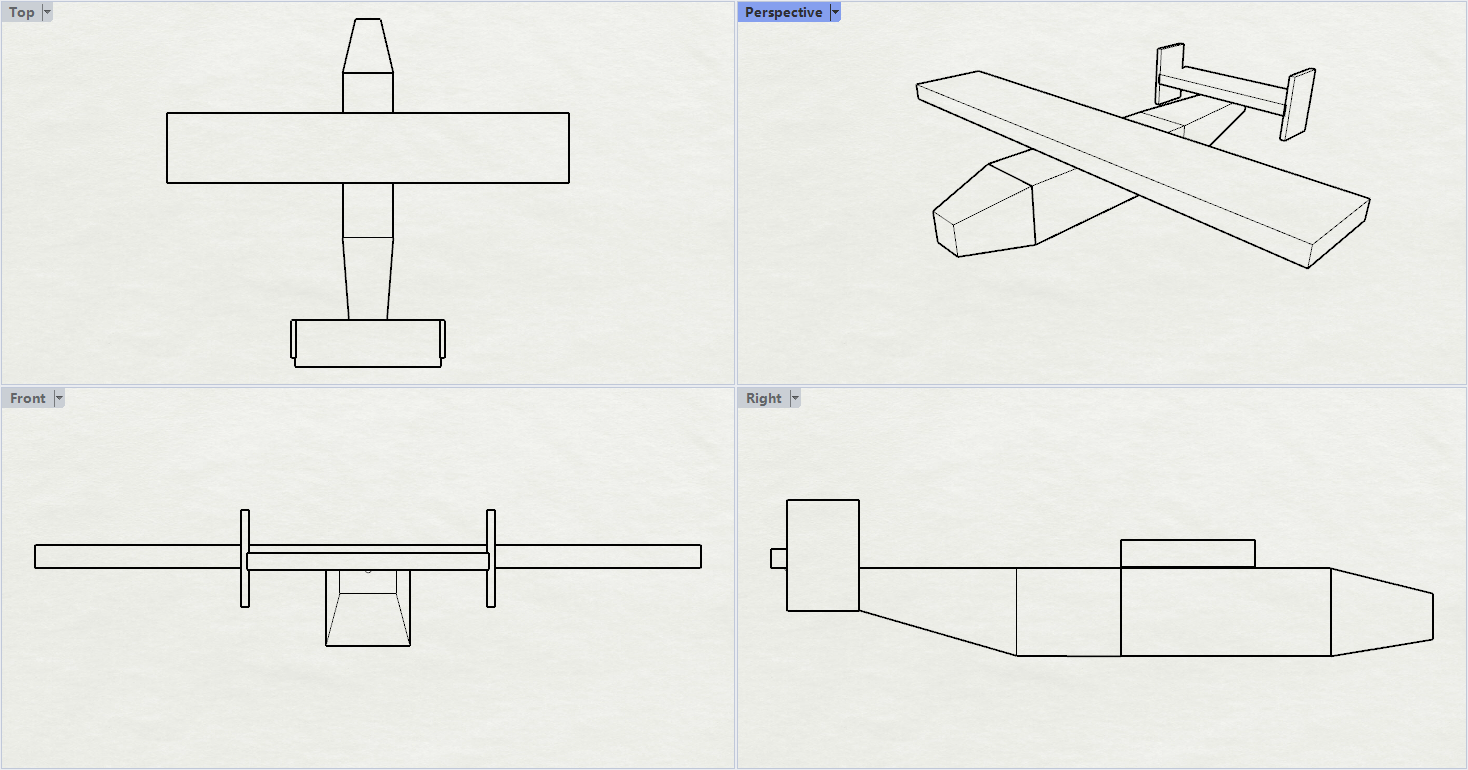

三、优化方案：翼展2000mm，机长1600mm

经过分析对比，最终确定翼展保持2000mm不变，机身延长至1600mm。翼展不变是为了保证足够的翼面积和升力；机身延长是为了提供足够的尾力臂和载荷舱空间。

优化后的设计具有以下优势：

优势一：尾力臂从500mm增至800mm

机身延长400mm，主要延展在尾段。尾力臂从500mm增加到约800mm，尾翼效率提升约60%。这意味着可以用更小的尾翼面积实现同样的稳定性，减小阻力和重量。更重要的是，载重飞行时俯仰阻尼增大，飞机更加稳定，操纵员更容易控制姿态。

优势二：载荷舱从600mm扩展到1000mm

机头段约300mm不变，尾段虽然有延长但尾力臂部分不占用载荷空间。载荷舱可用长度从600mm扩展到约1000mm，前后箱之间有了足够的间距和余量，重心调节空间充裕。即使需要微调前后箱的方块数量（比如改成11+9或13+7），也有足够的空间容纳。

优势三：比例协调，符合运输机形态

0.80的机长/翼展比让飞机看起来就是一架"正经的小型运输机"。机身有足够的长度展现流线感，机翼不会显得过于突兀。从俯视图看，机翼和机身的比例和谐；从侧视图看，机头、载荷段、尾段三段分明，各司其职。

四、关键设计参数

五、重量估算与翼载荷

机长从1200mm延长到1600mm，瓦楞纸机身增加的重量约30-50g。但尾翼面积可以减小约30%（因为尾力臂增大），减重约15-20g。净增重仅约15-30g，对总重的影响不到2%。

满载翼载荷约37-41 g/dm²，对于瓦楞纸飞机来说偏高但可接受。空机翼载荷约21-25 g/dm²，飞行非常轻松。关键在于满载起飞和空机降落的两个极端状态都要能正常飞行，这要求重心位置在两种状态下都落在合理范围内。

六、机身分段与重心布局

1600mm的机身按功能分为四段：

第1段 机头段（0-300mm）：电机安装座、电池、电调、接收机。这段的重量集中，是空机重心的主要贡献者。电池位置可前后微调，用于空机重心配平。

第2段 前载荷段（300-600mm）：前箱装载区，容纳12块方块（3列×2行×2层）。这段在翼梁前方，方块重量约384g。

第3段 翼梁段（600-700mm）：翼梁穿过机身的区域，不装载荷。机翼安装在这个位置，是飞机升力中心和空机重心的所在。

第4段 后载荷段+尾段（700-1600mm）：后箱装载区（8块，约256g）在700-900mm范围内，900-1600mm为尾梁，连接H型尾翼。尾段轻量化设计，用瓦楞纸折成锥形过渡。

这种布局确保了载荷（前384g + 后256g = 640g）的合成重心落在翼梁附近，与空机重心基本重合。载重前后重心偏移控制在5% MAC以内，符合规则2.13条"载荷的分布和固定方式不能显著改变飞行中飞行器的重心"的要求。

七、H型尾翼的选择

本设计采用H型双垂尾布局，即平尾两端各安装一片垂尾。选择H型尾翼的理由：

1. 双垂尾提高航向稳定性：载重飞行时机身较宽，单垂尾可能被机身尾流遮挡效率降低。双垂尾在机身两侧"干净"气流中工作，效率更高。

2. 平尾端板效应：垂尾安装在平尾两端，起到端板作用，减小平尾翼尖绕流，提高平尾效率。这意味着可以用更小的平尾面积达到同样的纵向稳定性。

3. 结构保护：双垂尾在下蹲式起降中可以保护螺旋桨，减少螺旋桨触地损坏的风险。

4. 适合载重状态变化：空机和满载两种状态下，飞机的俯仰姿态和航向特性变化较大。H型尾翼在两种状态下都能提供稳定的气动特性。

八、总结

从2000/1200到2000/1600的调整，看似只是机长增加了400mm，实际影响深远：

• 机长/翼展比从0.60提升到0.80，进入运输机的正常进化区间
• 尾力臂从500mm增加到800mm，纵向稳定性和俯仰阻尼大幅改善
• 载荷舱从600mm扩展到1000mm，重心调节空间充裕
• 净增重仅15-30g（不到2%），对飞行性能影响可忽略
• 飞机外形从"不协调"变为"协调"，符合我们对运输机的本能认知

这个案例说明一个重要原则：飞机设计中的每一个尺寸都不是孤立的。翼展、机长、翼弦、尾力臂之间的关系牵一发而动全身。尊重百年航空进化形成的比例关系，是设计的起点，不是终点。
