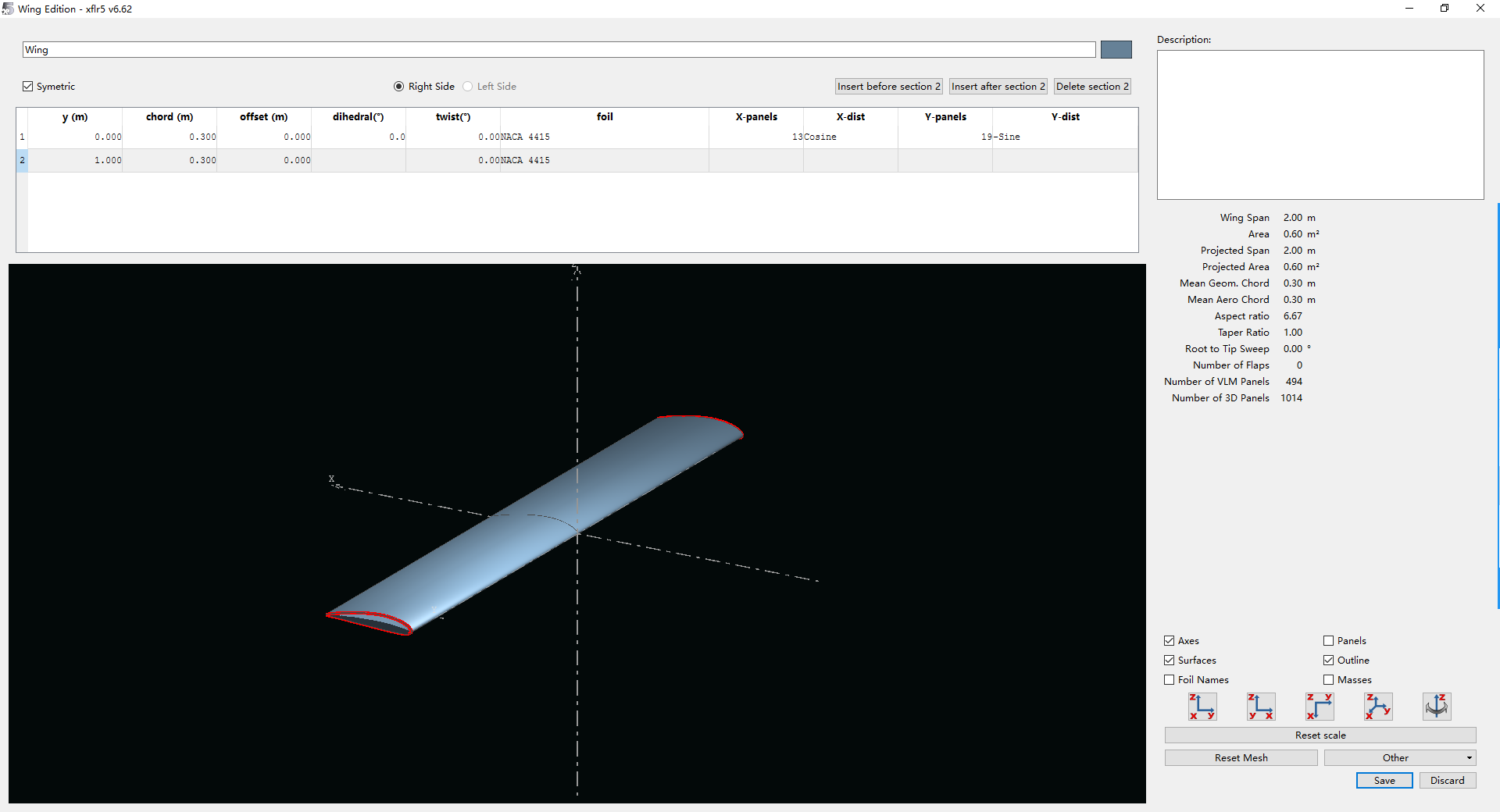

图1：Wing Editor对话框——矩形翼参数设置完成，翼展2.00m，弦长0.300m，NACA 4415翼型，展弦比6.67
昨天我们在XFLR5中完成了3D机翼的几何定义和分析设置，满心期待地点下Analyze按钮，结果弹出一个警告框：
Warning: Elevator: Could not find the wing's foil... Aborting Calculation
（升降舵：找不到翼型数据，计算中止）
原因很明确：我们之前定义的是一架完整的飞机（Plane），包含机翼、水平尾翼（Elevator）和垂直尾翼。机翼已经分配了NACA 4415翼型，但水平尾翼没有分配翼型，软件无法计算，直接中止。
面对这个报错，有两种解决思路：
我们选择了方案二。理由很简单：机翼是产生升力的核心部件，先单独把机翼的升力、阻力、升阻比、失速特性搞清楚，建立基础认知，然后再加尾翼做整机分析，循序渐进。一口吃不成胖子，一步到位反而容易乱。
在XFLR5的Wing and Plane Design模块中，有两个不同的定义入口：
| 功能 | 菜单路径 | 分析对象 |
|---|---|---|
| Define a New Plane | Plane → Define a New Plane (F3) | 整机（机翼+尾翼+机身） |
| Define a New Wing | Plane → Define a New Wing | 仅机翼 |
选择 Plane → Define a New Wing，打开Wing Editor对话框，只定义机翼，不涉及任何尾翼，从根源上避免报错。
Wing Editor的核心理念是：定义机翼沿展向的若干个截面（Section），每个截面指定展向位置、弦长、前缘偏移量、上反角、扭转角和翼型。对于矩形翼，只需要两个截面——翼根和翼尖。
由于勾选了 Symmetric（对称），只需要定义右半边，软件会自动镜像生成左半边。因此：
| 参数 | Section 1（翼根） | Section 2（翼尖） | 说明 |
|---|---|---|---|
| y (m) | 0.000 | 1.000 | 展向位置，对称翼半展长1m |
| chord (m) | 0.300 | 0.300 | 矩形翼，翼根翼尖弦长相同 |
| offset (m) | 0.000 | 0.000 | 无前缘偏移，即无后掠 |
| dihedral (°) | 0.0 | 0.0 | 无上反角 |
| twist (°) | 0.00 | 0.00 | 无扭转 |
| foil | NACA 4415 | NACA 4415 | 翼根翼尖同一翼型 |
注意单位是米（m），不是毫米（mm）。之前就因为误把mm当m输入，导致翼展变成1000m、展弦比变成几千的离谱数据。XFLR5的所有几何参数统一使用国际单位制。
填写完参数后，Wing Editor右侧会自动计算并显示机翼的总体参数。这是我们验证输入是否正确的关键：
| 参数 | 计算值 | 验证公式 | 状态 |
|---|---|---|---|
| Wing Span（翼展） | 2.00 m | 2 × y₂ = 2 × 1.000 | ✅ |
| Area（面积） | 0.60 m² | 翼展 × 弦长 = 2.00 × 0.300 | ✅ |
| Mean Aero Chord（平均气动弦） | 0.30 m | 矩形翼 = 弦长 | ✅ |
| Aspect Ratio（展弦比） | 6.67 | 翼展² / 面积 = 4.00 / 0.60 | ✅ |
| Taper Ratio（根尖比） | 1.00 | 翼尖弦长 / 翼根弦长 = 0.300 / 0.300 | ✅ |
| Root to Tip Sweep（后掠角） | 0.00° | offset为零，无后掠 | ✅ |
所有参数完全吻合，机翼定义正确无误。
展弦比6.67意味着什么？展弦比是翼展与平均弦长之比，反映机翼的"细长程度"。展弦比越大，诱导阻力越小（飞行效率越高），但结构重量也越大。一般航模教练机的展弦比在5~8之间，6.67是一个兼顾效率和结构的合理值。
机翼定义好之后，需要定义分析条件。菜单 Analysis → Define an Analysis（Ctrl+F6），设置两个标签页：
| 参数 | 设定值 | 说明 |
|---|---|---|
| Analysis Type | Type 1（Fixed Speed） | 固定速度，变迎角，生成完整极曲线 |
| V∞（来流速度） | 10 m/s | 高速飞行工况，对应Re≈200,000 |
| β（侧滑角） | 0.00° | 无侧滑 |
| 参数 | 设定值 | 说明 |
|---|---|---|
| Analysis Method | VLM2（Ring vortex） | 环形涡量法，精度高于VLM1 |
| Viscous | ☑ 勾选 | 包含粘性阻力，结果更真实 |
保存分析定义后，右侧面板的Analyze按钮变亮，即可运行分析。迎角范围设置为 -5° ~ 15°，步长 0.5°，共41个计算点，足以覆盖从负迎角到失速的完整范围。
这次从"整机报错"到"单独分析机翼"的调整，看似是退了一步，实则体现了重要的工程思维：分步验证，逐个击破。
如果一上来就做整机分析，机翼、尾翼、机身的气动特性混在一起，出了问题很难定位是哪个部件的原因。先把机翼单独拿出来分析，得到干净的机翼气动数据——升力曲线什么样、什么时候失速、最大升阻比是多少——建立基准。然后再加尾翼做整机分析，对比变化，才能理解尾翼对整体气动特性的贡献。
这和我们设计飞机的总体思路一致：先翼型（2D），再机翼（3D），然后整机，最后稳定性分析。每一步都建立在前一步的基础上，每一步都有明确的验证标准。
