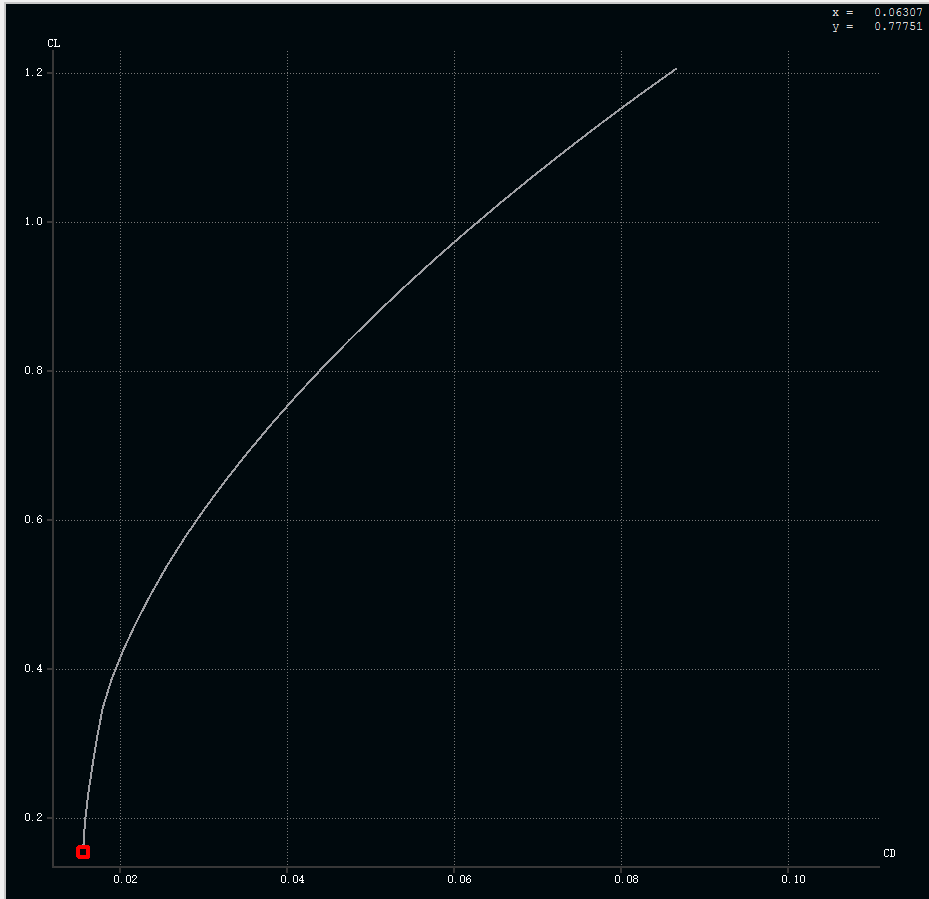

图1：CL-CD极曲线——升力系数与阻力系数的关系，曲线从左下（低升力低阻力）到右上（高升力高阻力），呈典型上凸形态
在XFLR5中完成了矩形翼的3D气动分析后，软件生成了多条气动特性曲线。其中最关键的三条——CL-CD极曲线、CL-Alpha升力曲线、CL/CD-Alpha升阻比曲线——从不同角度揭示了机翼的气动性能。读懂这三条曲线，就基本掌握了这架飞机"能不能飞好"的核心答案。
本次分析的工况：V∞ = 10 m/s（高速飞行），Re ≈ 200,000，VLM2环形涡量法+粘性修正，迎角范围 -2° ~ 12°，步长0.5°，共生成约29个计算点。
极曲线以阻力系数CD为横轴、升力系数CL为纵轴，描绘了机翼在所有迎角下升力和阻力的配对关系。曲线上每一个点对应一个迎角，从左下方的低升力低阻力状态，到右上方的高升力高阻力状态。
| 特征 | 读数 | 含义 |
|---|---|---|
| 曲线起点（低迎角） | CD ≈ 0.015, CL ≈ 0.17 | 低升力时阻力很小 |
| 曲线终点（高迎角） | CD ≈ 0.085, CL ≈ 1.21 | 高升力时阻力显著增大 |
| 曲线形状 | 上凸（外凸） | 典型的机翼极曲线形态 |
怎么读极曲线？从坐标原点向曲线作切线，切点对应的迎角就是最大升阻比迎角——因为在这一点上，CL/CD的比值最大。从图中看，切点大约在曲线中段偏左的位置，对应的迎角在2°~3°附近，这与后面升阻比曲线的峰值一致。
极曲线的工程意义：曲线越"扁"（越靠近纵轴），说明同样升力下阻力越小，气动效率越高。我们的曲线形态良好，没有异常凸起或弯折，说明机翼在各迎角下都工作正常。

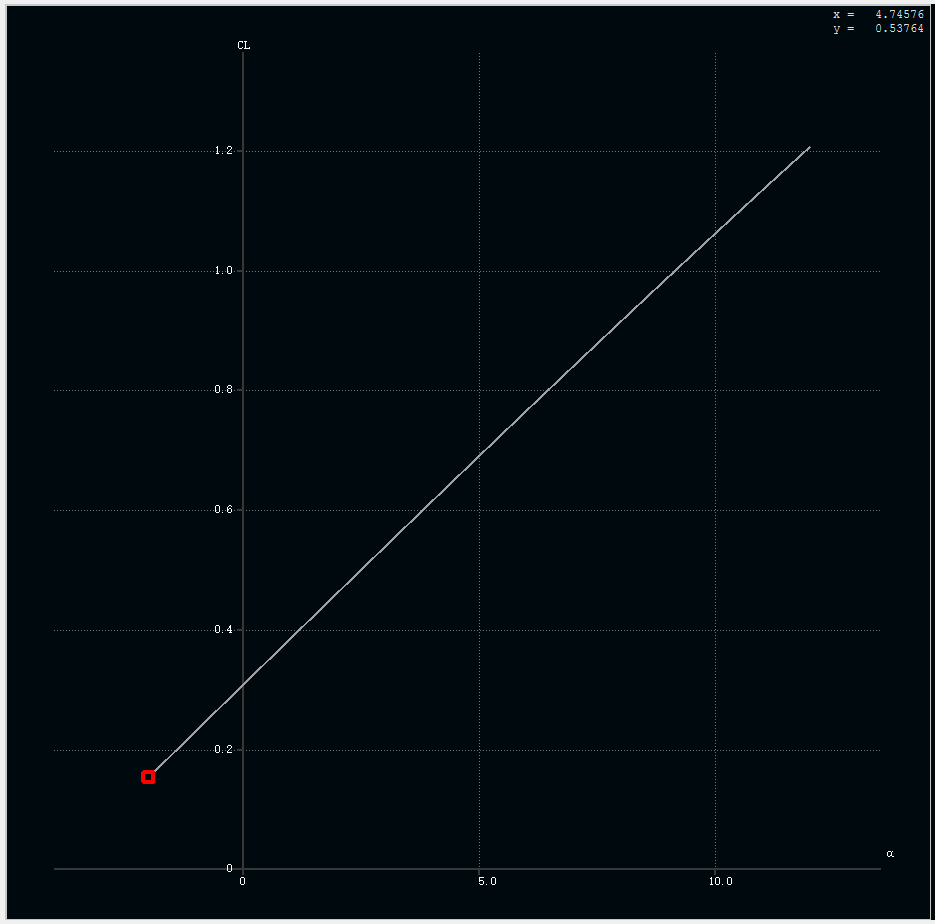

升力曲线是气动分析中最重要的曲线，横轴是迎角α，纵轴是升力系数CL。它直接回答了一个核心问题：在什么迎角下能产生多少升力？什么时候会失速？
| 迎角 α | 升力系数 CL | 飞行状态 |
|---|---|---|
| -2° | ≈ 0.15 | 负迎角，仍有少量正升力（翼型弯度贡献） |
| 0° | ≈ 0.30 | 零迎角，正升力（NACA 4415的4%弯度） |
| 2.5°~3° | ≈ 0.40 | 最佳巡航迎角（升阻比最大） |
| 4.75° | ≈ 0.54 | 中等迎角，典型爬升状态 |
| 10° | ≈ 1.10 | 大迎角，高升力 |
| 12° | ≈ 1.22 | 当前范围最大值 |
关键发现一：零升力迎角约-3.5°。由曲线线性外推，CL=0对应α≈-3.5°。这意味着在0°迎角时翼型已经产生正升力——这是有弯度翼型的特征。NACA 4415的"4"代表4%弯度，正是这个弯度让飞机在平飞时不需要太大的安装角。
关键发现二：升力线斜率约0.08/度。在-2°到12°范围内，曲线基本是直线，斜率约0.08/度（换算为弧制约4.6/rad）。理论薄翼的升力线斜率是2π≈6.28/rad，我们的3D机翼由于有限展弦比（6.67）的下洗效应，斜率有所降低，这是正常的。
关键发现三：12°范围内未出现失速。曲线在12°时仍然保持线性上升，没有出现弯平或下降。这意味着NACA 4415翼型在15%厚度下失速比较晚，可能在14°~16°甚至更高。对于我们的竞赛飞机来说，正常飞行迎角在2°~5°之间，远低于失速迎角，安全余量非常充足。
升力公式验证：用升力公式 L = ½ρV²S·CL 验算，在V=10m/s、S=0.6m²、ρ=1.225kg/m³条件下，CL=0.4（最佳巡航迎角）时升力 L = 0.5×1.225×100×0.6×0.4 ≈ 14.7N，对应约1.5kg——足够支撑一架1~1.5kg的竞赛飞机巡航飞行。

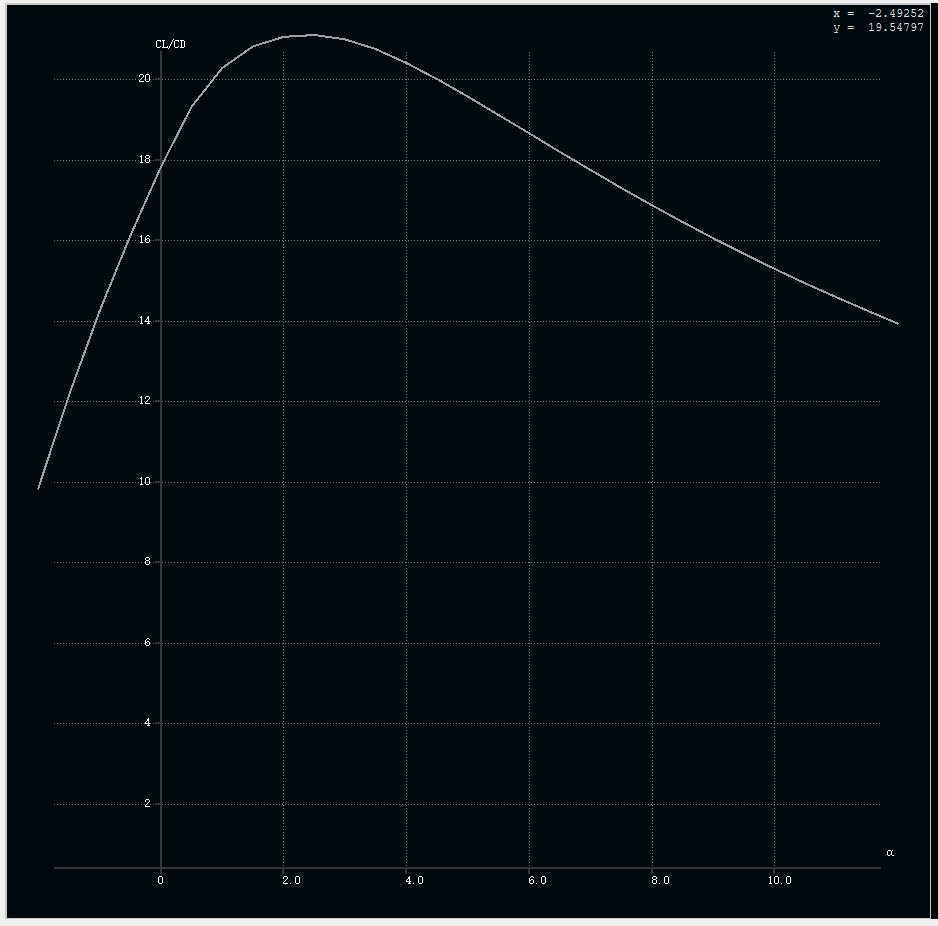

升阻比曲线横轴是迎角α，纵轴是升阻比CL/CD。升阻比越高，意味着产生单位升力付出的阻力代价越小，飞机飞得越"省力"。这条曲线的峰值就是机翼的最大升阻比，对应最佳巡航迎角。
| 迎角 α | 升阻比 CL/CD | 状态评价 |
|---|---|---|
| 0° | ≈ 17.5 | 零迎角，效率已不错 |
| 2.5°~3° | ≈ 21（峰值） | 最佳巡航迎角，最高效率 |
| 5° | ≈ 19 | 略有下降，仍高效 |
| 10° | ≈ 14 | 大迎角，效率明显下降 |
最大升阻比21意味着什么？升阻比21表示每产生21份升力，只需付出1份阻力的代价。作为对比，一般航模教练机的最大升阻比在12~18之间，我们的机翼达到21，说明气动效率相当优秀。展弦比6.67的矩形翼功不可没——较大的展弦比有效降低了诱导阻力。
最佳巡航迎角2.5°~3°的指导意义：这是飞机飞行效率最高的迎角。在实际飞行中，应该调整飞机的重心位置和机翼安装角，使飞机在巡航速度下以约3°迎角飞行。这样飞机用最小的动力消耗维持飞行，对于限时载运任务来说，意味着可以用更少的能量完成更多的架次。
峰值尖锐度：从曲线看，峰值区域比较尖锐，意味着最佳效率的迎角窗口较窄——偏离3°太多（比如超过5°），升阻比就会明显下降。这提示飞行员在巡航时需要保持稳定的飞行姿态，不要忽高忽低。
| 气动参数 | 数值 | 设计评价 |
|---|---|---|
| 最大升阻比 (L/D)max | ≈ 21 | 优秀，气动效率高 |
| 最佳巡航迎角 | ≈ 2.5°~3° | 实际飞行的目标迎角 |
| 零升力迎角 | ≈ -3.5° | 有弯度翼型，平飞有正升力 |
| 升力线斜率 | ≈ 0.08/度 | 正常，符合展弦比6.67预期 |
| 12°时CL | ≈ 1.22 | 升力充足 |
| 失速迎角 | >12°（未捕获） | 安全余量充足 |
| CL=0.4时升力（10m/s） | ≈ 14.7N (1.5kg) | 可支撑1~1.5kg飞机巡航 |
一句话总结：NACA 4415翼型 + 2000mm翼展 + 300mm弦长 + 矩形翼的组合，给出了最大升阻比21、最佳巡航迎角3°、12°以内不失速的优秀气动特性，完全满足少年组限时载运竞赛飞机的设计需求。
