机翼气动分析完成后,我们知道了这架飞机能产生多少升力(CL-Alpha曲线)、气动效率有多高(最大升阻比21)、最佳巡航迎角是多少(3°)。但光有升力不够——飞机还需要俯仰稳定性。
俯仰稳定的核心原理:当飞机被阵风扰动、机头偶然抬高时,飞机能自动产生一个低头力矩,把机头压回原位。水平尾翼就是提供这个恢复力矩的关键部件。
俯仰稳定的关键条件:重心(CG)必须在中性点(NP)的前面。两者之间的距离叫静稳定裕度(SM),一般取平均气动弦长(MAC)的5%~15%。
水平尾翼的大小和位置由尾容系数(V_h)决定:
V_h = (S_t × l_t) / (S_w × MAC)
其中:S_t为尾翼面积,l_t为尾臂(重心到尾翼气动中心的距离),S_w为机翼面积,MAC为机翼平均气动弦长。模型飞机的尾容系数典型值为0.3~0.6,我们选取V_h = 0.4(偏稳妥)。
| 参数 | 值 | 说明 |
|---|---|---|
| S_w 机翼面积 | 0.60 m² | 已知(2m×0.3m矩形翼) |
| MAC 平均气动弦 | 0.30 m | 矩形翼MAC=弦长 |
| V_h 尾容系数 | 0.4 | 选定值 |
| l_t 尾臂 | ≈0.55 m | XFLR5计算的尾翼力臂 |
| S_t 尾翼面积 | ≈0.11 m² | 计算结果 |
如果尾翼做矩形翼,取翼展0.6m,弦长就是0.11÷0.6≈0.18m。尾翼翼型选NACA 0012对称翼型——对称翼型零升力迎角为0°,适合尾翼需要正负升力都能产生的特点。
和之前加载NACA 4415一样的操作——必须先在2D模块加载翼型,3D模块的Wing Editor里才能选到。

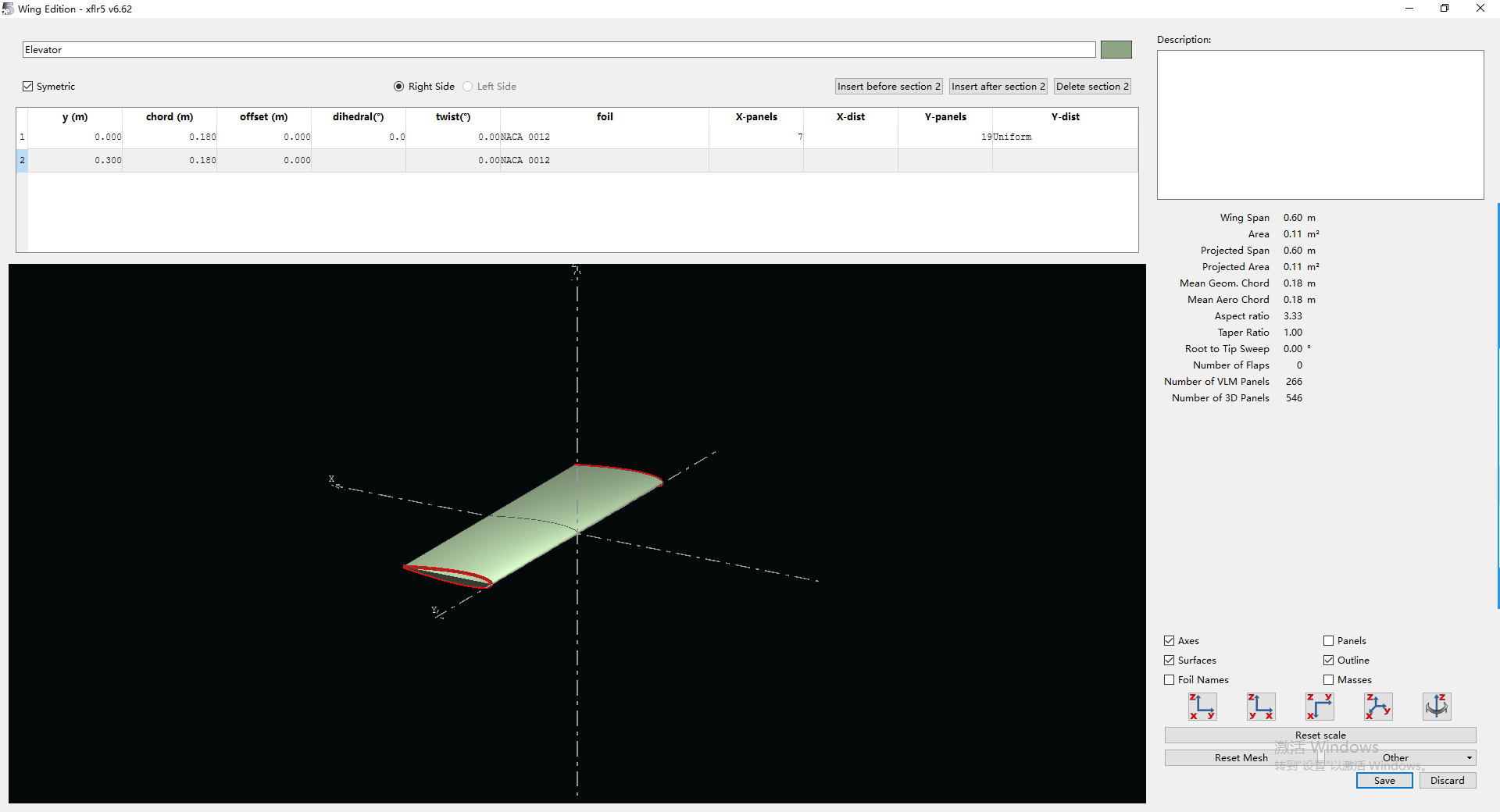

在Wing Editor中新建翼面,命名为"Elevator",设置参数:
| 参数 | 值 |
|---|---|
| 翼型 | NACA 0012 |
| Section 1 | y=0.000m, chord=0.180m |
| Section 2 | y=0.300m, chord=0.180m |
| 翼展 | 0.60 m |
| 面积 | 0.11 m² |
| 根稍比 | 1.00(矩形翼) |
| 对称 | 勾选 |

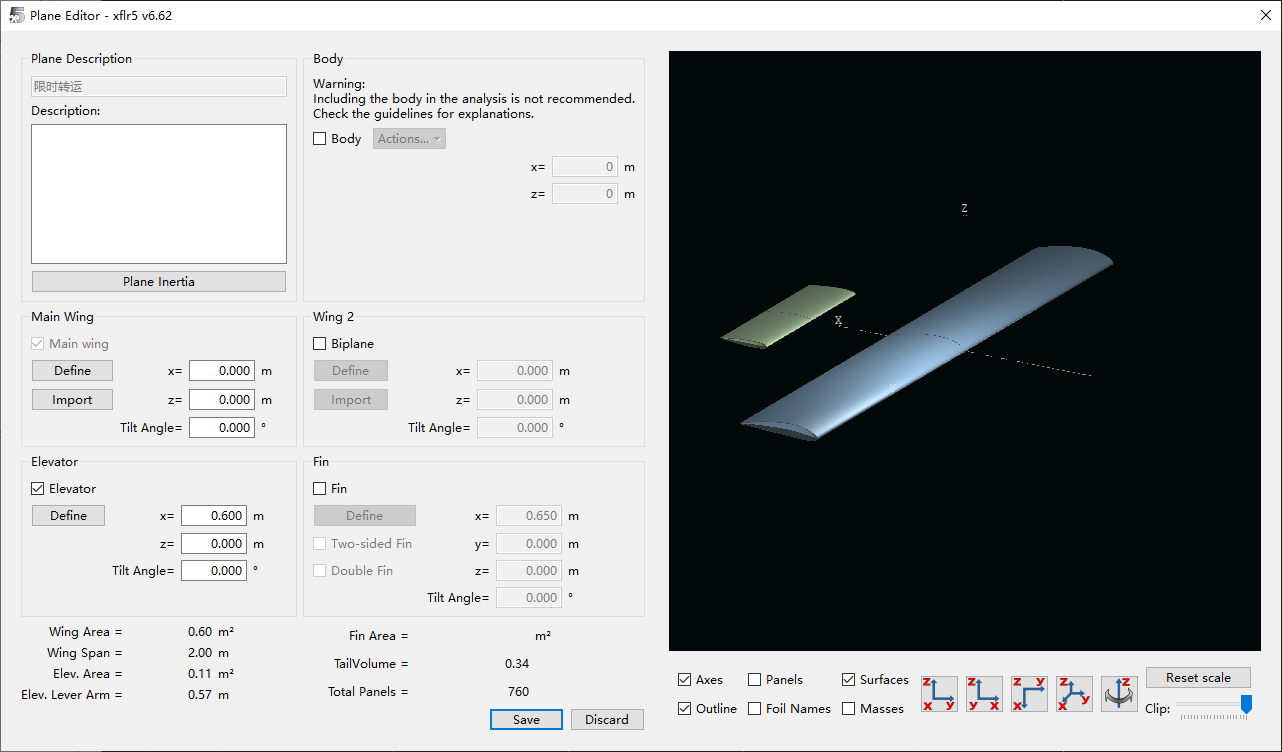

在Plane Editor中将机翼和水平尾翼组装在一起。关键是设置尾翼的x位置——尾翼在机翼后方0.6m处,提供足够的力臂。
| 参数 | 值 |
|---|---|
| Main Wing | 勾选,x=0.000m, z=0.000m |
| Elevator | 勾选,x=0.600m, z=0.000m |
| Wing Area | 0.60 m² |
| Wing Span | 2.00 m |
| Elev. Area | 0.11 m² |
| Elev. Lever Arm | 0.57 m |
| Tail Volume | 0.34 |
| Total Panels | 760 |
尾容系数0.34在0.3~0.6的合理范围内,尾翼面积和力臂的搭配满足稳定性需求。初始设置时尾翼面积误设为0.03 m²(尾容系数仅0.09),修正为0.11 m²后尾容系数达到0.34。
重心位置用MAC的百分比来描述。机翼MAC=0.30m,机翼前缘在x=0处。我们将重心设在30% MAC处:
X_CoG = 0.30 × 0.30 = 0.090 m

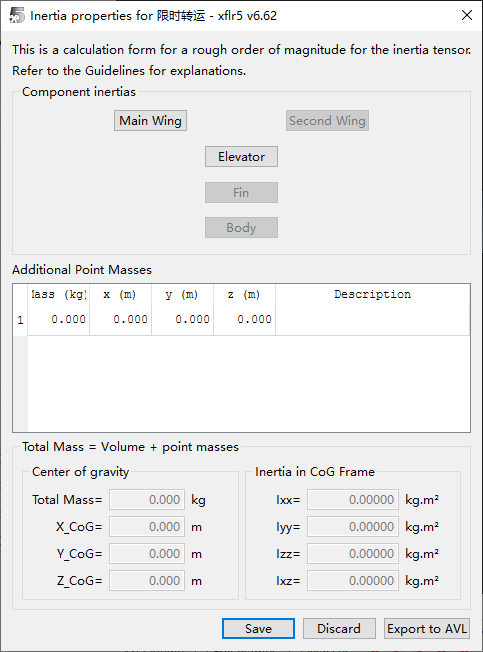

在Plane Editor的"Plane Inertia"按钮打开的惯性属性窗口中,通过添加点质量(Point Mass)来设置重心:Mass=1.000 kg, x=0.090m, y=0m, z=0m。
| 参数 | 值 |
|---|---|
| Total Mass | 1.000 kg |
| X_CoG | 0.090 m(30% MAC) |
| Y_CoG | 0.000 m |
| Z_CoG | 0.000 m |
说明:用点质量代替整机质量是简化做法。惯性张量(Ixx、Iyy等)为0,但静稳定性分析只需要重心位置,不需要惯性张量。惯性张量是做动稳定性分析(俯仰振荡等)时才需要的,后面再补。

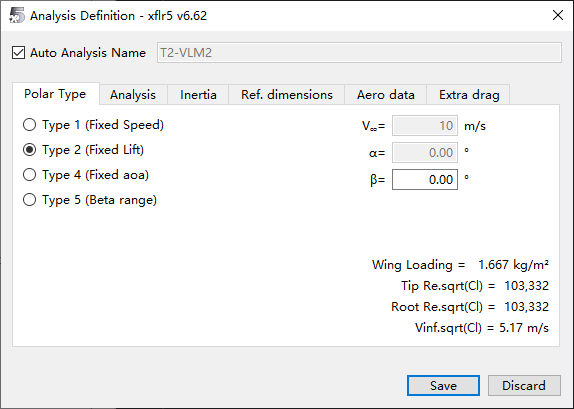

整机组装完成后,需要定义Type 2分析来计算稳定性参数。在Analysis → Define an Analysis中设置三个标签页:
| 参数 | 值 | 说明 |
|---|---|---|
| 分析类型 | Type 2 (Fixed Lift) | 适合整机稳定性分析 |
| V∞ | 10 m/s | 与机翼分析一致 |
| Wing Loading | 1.667 kg/m² | 确认质量和面积已生效 |

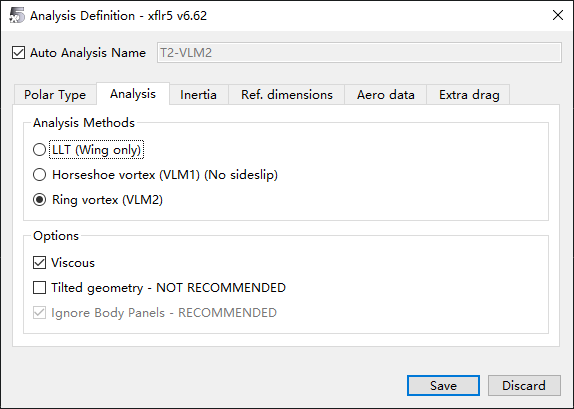

| 参数 | 值 |
|---|---|
| 方法 | VLM2 (Ring vortex) |
| Viscous | 勾选(粘性修正) |
| Tilted geometry | 不勾选 |
| Ignore Body Panels | 勾选 |
| 参数 | 值 |
|---|---|
| Use plane inertia | 勾选 |
| Plane Mass | 1.000 kg |
| X_CoG | 0.090 m |
| Z_CoG | 0.000 m |
最佳巡航迎角是3°,但安装角(Incidence)和迎角(AoA)是两个不同的概念:
关系:迎角 = 机身迎角 + 安装角
在机翼单独分析阶段不需要设安装角。等组装整机时再设,原则是巡航时机身尽量水平(阻力最小),此时机翼刚好在3°迎角工作。一般先设2°,后续在配平分析(Trim Analysis)中微调。
| 阶段 | 是否设安装角 |
|---|---|
| 机翼单独分析(已完成) | 不需要 |
| 水平尾翼定义 | 不需要 |
| 整机组装 | 设2°,后续配平分析微调 |
定义好分析后,运行Analysis → Analyze,重点看两个结果:
如果SM不在5%~15%范围内,需要微调重心位置或尾翼面积。SM太大(>15%)飞机过于稳定但操纵性差,SM太小(<5%)飞机灵敏但危险,SM为负值则飞机俯仰失稳,完全不可控。
