一、回顾：上一步做了什么

上一篇文章中，我们完成了水平尾翼的定义和Type 2稳定性分析的设置：

• 水平尾翼：NACA 0012对称翼型，翼展0.60m，弦长0.180m，面积0.11m²
• 整机组装：机翼+尾翼，尾容系数0.34，重心30% MAC（x=0.090m）
• 分析定义：Type 2 (Fixed Lift)，V∞=10m/s，VLM2+Viscous

设置完成后，点击Analyze按钮准备运行分析——但曲线没出来。这是因为还缺少一个关键前置步骤。

二、跑分析前必须补的一步：NACA 0012的2D翼型分析

3D粘性分析需要2D翼型极线数据作为输入。机翼用的NACA 4415翼型在之前的步骤中已经完成了2D分析，但尾翼用的NACA 0012还没有跑过2D分析——XFLR5找不到对应的粘性数据，3D分析就无法生成曲线。

解决方法：切到2D模块（Ctrl+1），对NACA 0012翼型运行多线程批量分析（Multi-threaded Batch Analysis）：

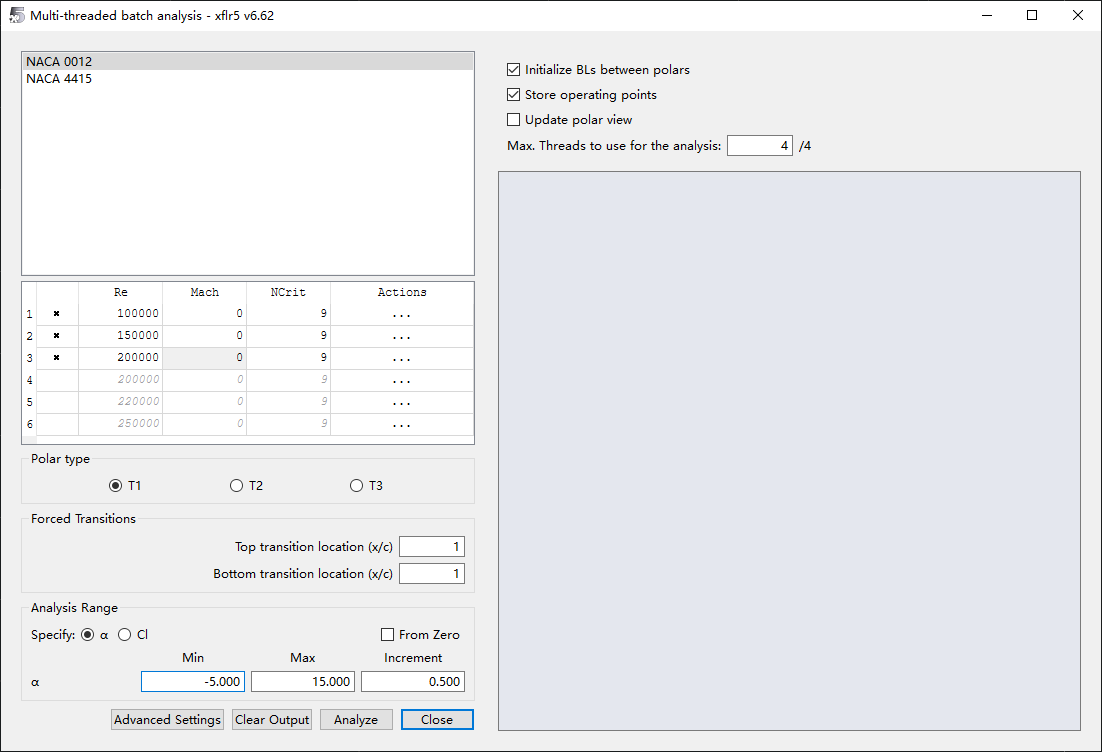

图1：Multi-threaded Batch Analysis窗口——左侧选择NACA 0012翼型，矩阵中设置4个雷诺数（100k/150k/200k/250k），迎角范围-5°~15°步长0.5°，最大线程数4

2D分析完成后，切回3D模块（Ctrl+3），重新运行Analysis → Analyze，这次就能正常生成曲线了。

三、运行3D稳定性分析

在Plane Editor中确认T2-VLM2分析对象已选中，检查右侧Plane Analysis面板的参数设置：

以上参数都在Analysis Definition（分析定义）对话框中设置。下面三个截图分别展示Polar Type、Analysis和Inertia三个标签页的实际配置：

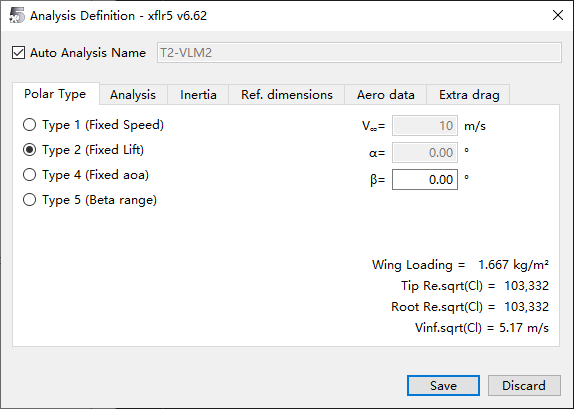

图2：Analysis Definition — Polar Type标签页：选择Type 2 (Fixed Lift)，V∞=10 m/s，自动分析名称T2-VLM2，翼载荷1.667 kg/m²

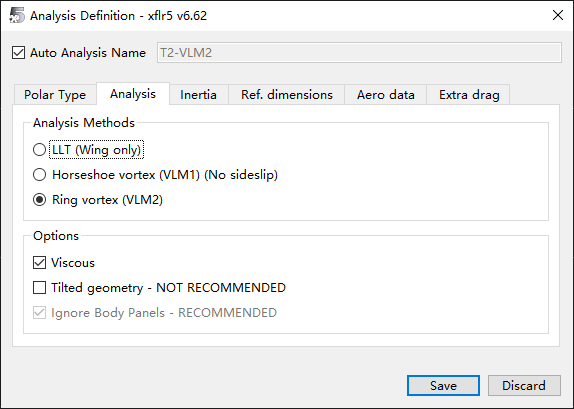

图3：Analysis Definition — Analysis标签页：方法选择Ring vortex (VLM2)，勾选Viscous（粘性修正），勾选Ignore Body Panels

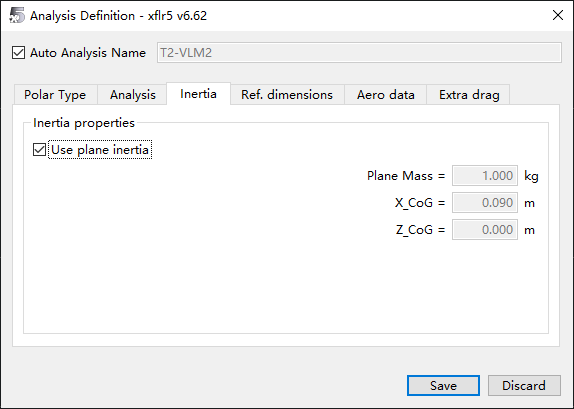

图4：Analysis Definition — Inertia标签页：勾选Use plane inertia，Plane Mass=1.000 kg，X_CoG=0.090 m，Z_CoG=0.000 m

点击Analyze按钮，等待计算完成。计算进度会在底部状态栏显示，760个面板的VLM2分析通常几十秒内完成。

图1：XFLR5分析界面——左侧显示整机参数（翼展2.000m、面积0.600m²、质量1.000kg），中央Polar View中Cm-Alpha曲线已生成，右侧分析参数迎角-2°~12°步长0.5°

四、切换到Polar View查看曲线

分析完成后，需要从3D View切换到Polar View才能看到曲线：

图5：View菜单——通过View → Polar View (F8)从3D视图切换到极线视图，才能看到分析曲线

1. 按F8键（或菜单View → Polar View）切换到极线视图
2. 在左侧对象浏览器中选中T2-VLM2分析对象
3. 在图形窗口中右键 → Define Graph Settings
4. 设置X轴为Alpha（迎角），Y轴为Cm（俯仰力矩系数）

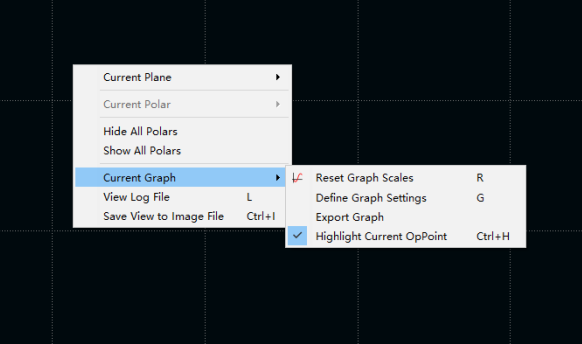

图6：右键菜单——在图形窗口中右键选择Current Graph → Define Graph Settings (快捷键G)，可以设置X轴和Y轴的变量

如果切换后看不到曲线，可能是分析没有成功运行。检查方法：在对象浏览器中展开T2-VLM2，看下面有没有Operating Point数据点。如果没有，需要重新点击Analyze按钮运行分析。

五、Cm-Alpha曲线：俯仰稳定性的直接证据

Cm-Alpha曲线（俯仰力矩系数-迎角曲线）是判断俯仰稳定性的最直接证据。

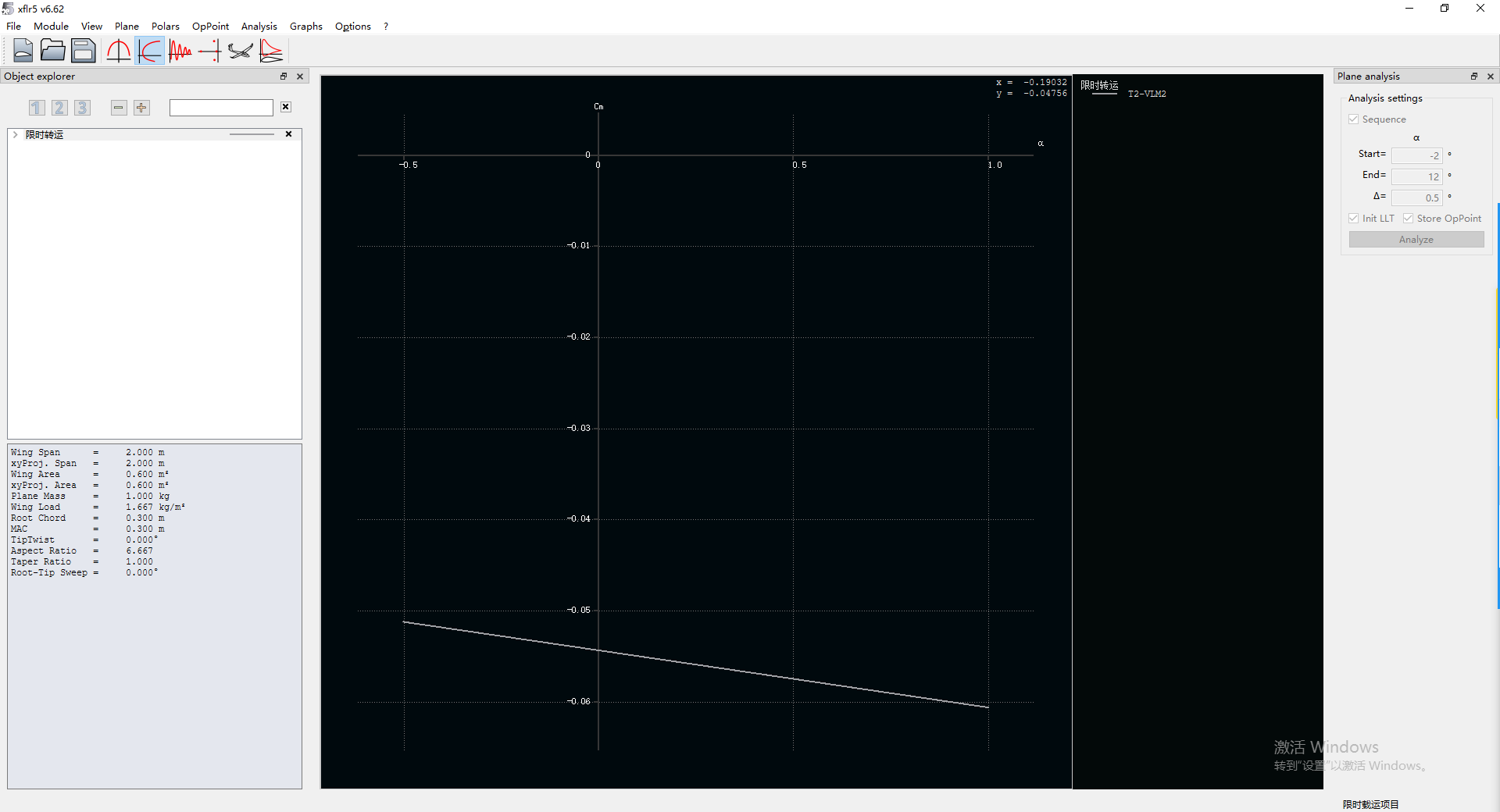

图7：Polar View全界面——左侧显示飞机参数（翼展2.000m、面积0.600m²、质量1.000kg、展弦比6.667），中央Cm-Alpha曲线已生成（负斜率），右侧分析设置迎角-2°~12°步长0.5°

图8：分析界面——左侧显示整机参数（翼展2.000m、面积0.600m²、质量1.000kg），中央Polar View中Cm-Alpha曲线已生成，右侧分析参数迎角-2°~12°步长0.5°

图9：Cm-Alpha曲线——纵轴为俯仰力矩系数Cm，横轴为迎角α（°），曲线呈明显下降趋势（负斜率），光标读数x=-2.14°, y=-0.049

判断标准：Cm-Alpha曲线斜率为负 = 俯仰稳定。

物理意义解读：

• 迎角增大（比如阵风把机头抬高了）→ Cm变得更负（低头力矩增大）→ 机头被压回去 → 自动恢复
• 迎角减小（比如下沉气流把机头压低了）→ Cm变得没那么负（低头力矩减小）→ 机头抬起来 → 自动恢复
• 这就是水平尾翼的作用——不管迎角怎么变，它都能产生一个把飞机拉回原位的恢复力矩

从曲线数据可以读取：

曲线斜率（Cm_α）约为 -0.020/°，负值确认了飞机具备俯仰静稳定性。

六、CL-Alpha曲线：计算静稳定裕度

光知道"稳定"还不够，还需要知道"有多稳定"——这就要用到静稳定裕度（Static Margin, SM）。

SM的计算公式：

SM = -Cm_α / CL_α

其中Cm_α是俯仰力矩曲线斜率，CL_α是升力曲线斜率。需要切换Y轴从Cm改为CL，查看CL-Alpha曲线：

图10：CL-Alpha曲线——纵轴为升力系数CL，横轴为迎角α（°），线性段斜率约0.097/°，光标读数x=2.52°, y=0.419

从CL-Alpha曲线读取：

七、静稳定裕度计算与评估

将两个斜率代入公式：

SM = -(-0.020) / 0.097 ≈ 0.21 = 21%

SM=21%在可接受范围内，飞机俯仰稳定。对于少年组的限时载运飞机来说，偏稳定是好事——飞起来更"听话"，不容易失稳。如果后续试飞觉得操纵太迟钝，可以微调重心位置（把重心往后挪一点），将SM降到15%左右。

八、尾翼位置核对与修正

在3D视图中检查整机布局时，发现水平尾翼的位置似乎偏前了。根据3D模型测量，尾翼前缘到重心应为0.8m左右，但初始设置的尾翼x位置（x=0.600m）导致尾臂偏短。

图11：3D视图——机翼（NACA 4415，2.0m×0.3m）与水平尾翼（NACA 0012，0.6m×0.18m）的组装布局，右侧分析参数显示Type 2分析、迎角-2°~12°

将尾翼从x=0.600m后移到x=0.900m，修正后的关键参数：

修正后尾翼参数：

尾容系数从0.34提升到0.52，在0.3~0.6的合理范围内，尾翼面积和力臂的搭配更加合理，能够提供充足的恢复力矩。

九、分析结果总结

十、下一步：配平分析与优化

稳定性分析确认飞机"能自动恢复"，但还有一个问题没解决——配平（Trim）。从Cm-Alpha曲线可以看到，在巡航迎角3°时Cm≈-0.09，这不是零，意味着飞机在巡航时有低头趋势，需要升降舵偏转来抵消。

下一步的工作：

• 配平分析：找到Cm=0对应的迎角和升降舵偏角
• 安装角设置：根据配平结果设置机翼和尾翼的安装角
• 重心微调：如果SM需要调整，微调重心位置
• 方向稳定性：加垂直尾翼，用类似方法分析航向稳定性
